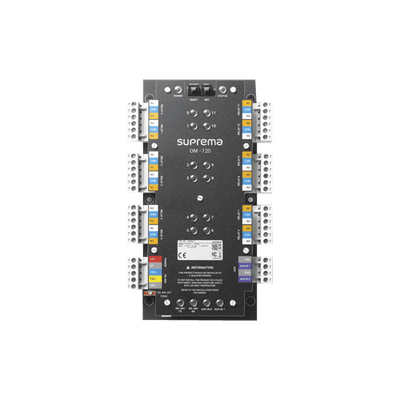

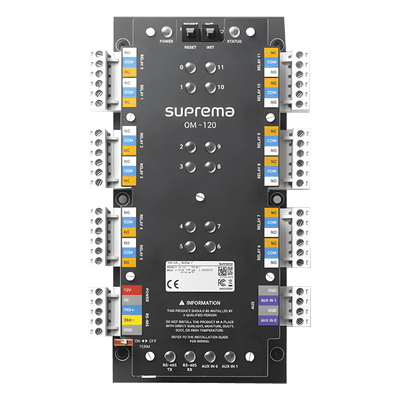

Módulo de Control / 12 Relevadores de Salida con Función para Control de Elevadores

Características principales

• 12 relés de salida por unidad
• Controla máx. 192 pisos por elevador
• Alerta preestablecida para alarmas en zonas APB
• Se pueden agregar grupos de ascensores a una determinada zona de alarma contra incendios
• Resistencia de final de línea para conexiones RS-485
• Dimensiones: 90 x 190 mm

Especificaciones técnicas adicionales

• CPU: Cortex M3 72 MHz
• Memoria: Flash 128 KB, SRAM 20 KB
• Profundidad: 21 mm (dimensiones completas: 90 x 190 x 21 mm)
• Peso: 300 g
• Temperatura de funcionamiento: -20°C a 60°C
• Temperatura de almacenamiento: -40°C a 70°C
• Humedad de funcionamiento: 0% - 95% sin condensación
• Alimentación: 12 VCC, corriente máxima 1 A
• Relé: Voltaje máximo 30 VCC, corriente máxima 5 A
• Entrada AUX: 2 canales de entrada de contacto seco
• RS-485: 1 canal, cable AWG24 par trenzado, longitud máxima 1.2 km
• Certificaciones: CE, FCC, KC, ROHS, REACH, WEEE
• LEDs: ENERGÍA (1), RELÉ (12), RS-485 (2), ENTRADA AUX (2), ESTADO (1)

Requisitos de licencia para función de elevadores

Para activar la función de elevadores es necesario utilizar alguna de estas licencias:

Opciones de configuración para función de elevadores

La función de elevadores puede ser configurada utilizando alguna de estas dos configuraciones:

Diagrama de topología

Equipos compatibles

BioStation 2

Xpass

Xpass S2

Secure I/O 2

BioStation A2

BioStation L2

BioEntry W2
