Características principales: - Comunicación RS-485 con el controlador maestro.
- DIP Switch para direccionamiento RS485.
- Soporta 16 salidas de relevador (1 para cada piso del elevador).
- Soporta 2 Entradas de alarma.
- Conectable con hasta 16 relevadores para controlar botones de piso en el elevador.
- Soporta 3 tipos de relevadores: Relevador de Botón, Relevador de Llamada de Elevador y Relevador de Botón Automático.
- Configuración DIP switch para dirección de dispositivo y tipos de relevador.
- Hasta 8 controladores distribuidos de elevador pueden enlazarse al controlador maestro DS-K2210.
- Control del elevador a través del relevador.
- Soporta enlace con controlador maestro, reportando eventos al sistema.
Características Físicas y Eléctricas: - Voltaje de operación: 12VDC ±15% (No incluida)
- Temperatura de operación: -40°F a 158°F (-40°C a 70°C)
- Humedad de operación: 0% a 90% (sin condensación)
- Dimensiones: 167 (L)mm *105 (W)mm *30 (H) mm
- Procesador: 32 bit
- Interfaces RS-485: 2
- Entradas de alarma: 2
- Salidas de relevador: 16
- Buzzer: 1
- Protección contra manipulación: 1
- Instalación: Guía de riel

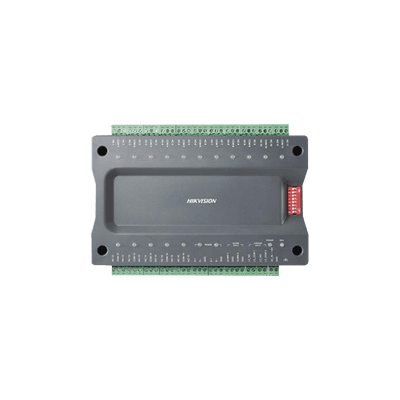

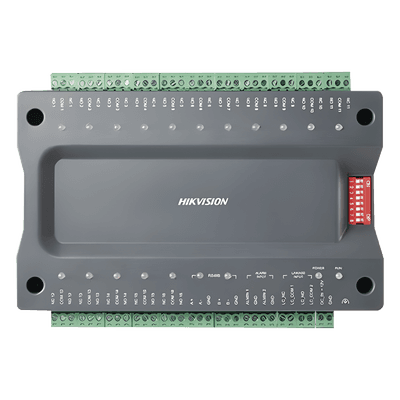

Características Destacadas: El distribuidor para control de ascensores tiene 8 conmutadores DIP y 16 terminales de salida del relévador, se puede comunicar con el controlador de ascensor principal y el relevador a través de RS-485
Sistema diseñado para integración con botoneras de elevador existentes, permitiendo control selectivo de pisos basado en credenciales de acceso autorizadas.
Consideraciones: - Cada controlador esclavo DS-K2M0016A soporta hasta 16 pisos mediante sus 16 salidas de relevador.
- El sistema permite configuración de 3 tipos diferentes de relevadores según la aplicación específica del piso.
- La instalación se realiza mediante guía de riel estándar para integración en gabinetes de control.
- El rango de temperatura de operación extendido (-40°C a 70°C) permite instalación en diversos entornos.
- La comunicación RS-485 dual permite redundancia o conexión en cadena con otros dispositivos.
Este modelo es solo el controlador esclavo, para la configuración y puesta en marcha es necesario el controlador maestro modelo DS-K2210.
Controlador Maestro REQUERIDO
Modelo: DS-K2210
- Hasta 24 distribuidores esclavos con 16 pisos a controlar por cada uno.
- Administrar permisos a diferentes personas, habilitando solo el piso al que esa persona puede ir (tiene que pasar su huella o tarjeta para que se habilite el piso correspondiente a su nivel de acceso).
- Integración simplificada ya que no es necesario interactuar con el cuadro de mando principal del elevador sino que, se hace una interconexión con la botonera del elevador (utilizando los relevadores del distribuidor esclavo DS-K2M0016A), de tal manera que cuando hay un acceso correcto entonces se habilita la botonera (solo los botones a los que tiene acceso la persona).
En su proyecto usted debe considerar lo siguiente por cada cabina de Elevador:
- 1 controlador maestro DS-K2210.
- 1 controlador esclavo DS-K2M0016A (por lo menos 1, depende de la cantidad de pisos).
- 1 lector Wiegand / RS485 (por ejemplo un facial DS-K1T671M).
- La administración es por IVMS4200 (soporta hasta 2 cabinas de elevador máximo). Para control de más de 2 cabinas de elevador es necesario el software HikCentral.
Demostración de solución de elevadores Hikvision con botonera de elevador real
