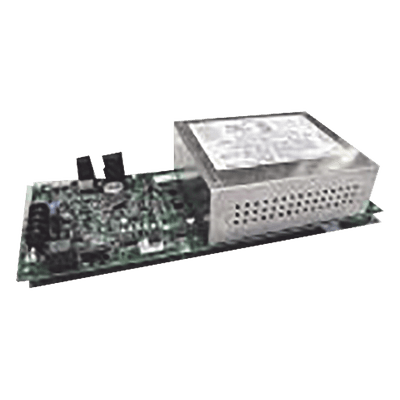

El CHG-75 es un cargador de baterías de la línea Fire-Lite Alarms by Honeywell, diseñado para cargar y supervisar baterías de respaldo selladas de plomo-ácido de 25 a 75 Ah que alimentan un panel de detección de incendio (FACP) durante cortes de energía. Utiliza dos baterías de 12 V conectadas en serie para entregar 24 VDC nominales al sistema. Se monta de forma remota en los gabinetes BB-26 o BB-55F, a no más de 6.1 metros del panel FACP, y supervisa el estado de la batería, el cargador y la alimentación de CA. Es compatible con paneles Fire-Lite que permiten deshabilitar el cargador propio del panel.

Características principales

• Carga baterías selladas de plomo-ácido de 25 a 75 Ah para respaldo de paneles Fire-Lite
• Opera en 120 VAC o 220/240 VAC; entrega 24 VDC nominales con dos baterías de 12 V en serie
• Se monta en los gabinetes BB-26 o BB-55F, a no más de 6.1 m (20 ft) del panel FACP
• Voltaje de carga flotante de 27.6 VDC y corriente máxima de carga de 4.5 A
• Protección con fusibles F1 6.25 A (CA), F2 15.0 A y F3 15.0 A (batería y salida)
• Supervisión de batería, cargador, voltaje de CA y detección de falla a tierra
• Relevador Form-C de falla (2.0 A a 30 VDC) y conexión al SLC de paneles direccionables
