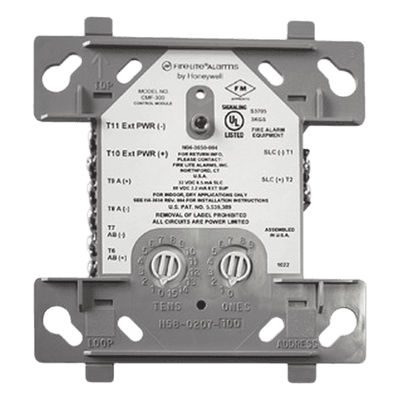

Módulo de Salida de Notificación

Especificaciones Eléctricas

• Alimentación: 24 Vcc
• Capacidad de carga: Hasta 3-amp
• Consumo: 6.5 mA
• Voltaje operativo normal: 15 a 32 VDC
• Consumo máximo SLC: 6.5 mA (LED encendido)
• Corriente operativa promedio: 350 μA en sondeo directo (modo CLIP), 375 μA en sondeo grupal (modo LiteSpeed) con LED parpadeando
• Voltaje de suministro externo máximo: 80 voltios (RMS o DC)
• Drenaje en suministro externo: 2 mA máximo (usando relé EOL interno)
• Resistencia EOL: 47K ohmios

Certificaciones

• UL
• ULC
• MEA
• FM
• CSFM
• ULC: S2424

Dimensiones y Ambientales

• Ancho: 114 mm
• Alto: 101 mm
• Profundidad: 31 mm
• Rango de temperatura: 32°F a 120°F (0°C a 49°C)
• Rango de humedad: 10% a 93% no condensante
• Montaje: En caja cuadrada de 4' (10.16 cm) x 2.125' (5.398 cm) de profundidad

Circuitos Supervisados

Proporciona circuitos supervisados Clase B (Style Y) o Clase A (Style Z) para aparatos de notificación, incluyendo bocinas y estrobos.

Direccionabilidad

Capacidad de direccionamiento que permite activación mediante programación del panel de control. Cada CMF-300 usa una dirección de módulo en el bucle SLC y responde a sondeos regulares del panel.

Aislamiento de Problemas

Condiciones de problema en el suministro de energía externo no interfieren con el resto del sistema. El suministro de energía externo está siempre aislado por relé del bucle de comunicación.

Protocolo LiteSpeed™

Protocolo de comunicación desarrollado por Fire-Lite que mejora la velocidad de comunicación entre dispositivos inteligentes analógicos. Los dispositivos se comunican en grupos, con respuesta hasta 5 veces más rápida que otros diseños.

Operación y Supervisión

Reporta su tipo y estado al panel de control, incluyendo el estado abierto/normal/corto de su Circuito de Aparatos de Notificación (NAC). Al recibir comando del panel, activa su relé interno y desconecta la supervisión para conectar el suministro externo.
