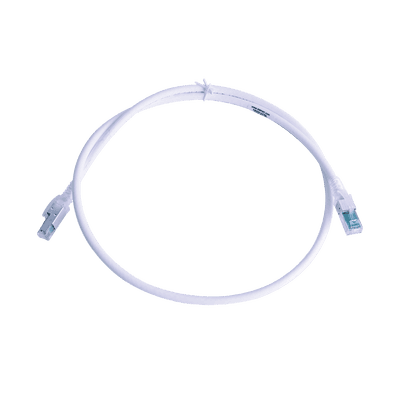

Patch Cord Z-MAX Cat6A S/FTP, CM/LS0H, 3ft, Color Blanco, Versión Bulk (Sin Empaque Individual)

Descripción General

El Patch Cord Z-MAX Cat6A S/FTP es un componente esencial para sistemas de red de alto rendimiento. Combina un diseño innovador con una construcción completamente blindada para ofrecer una protección superior contra interferencias externas, manteniendo al mismo tiempo una excelente consistencia en la transmisión de datos.

El cable utiliza una tecnología de placa de circuito (PCB) en el enchufe, normalmente encontrada en tomas de red, lo que permite una sintonización de señal precisa y una reducción de la variabilidad en comparación con los enchufes tradicionales de tipo crimp.

Características Clave

• Blindaje S/FTP (Screened Foiled Twisted Pair) para protección contra interferencias
• Cumple con UL2043 para aplicaciones en espacios de manejo de aire
• Diseño de botas ultra delgadas para aplicaciones de alta densidad
• Clips de colores disponibles para identificación en campo
• Construcción resistente a crosstalk externo (alien crosstalk)
• Cubierta de cable con clasificación CM/LS0H (Low Smoke Zero Halogen)

Cumplimiento de Estándares

• ANSI/TIA-568-C.2
• ISO/IEC 11801 Ed 2.2
• IEEE 802.3an (10Gbase-T)
• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEC 60603-7
• UL 1863 y CSA-C22.2 No. 182.4-M90
• IEC 60332-1 (LSOH)
• IEC 60754 (LSOH)
• IEC 61034 (LSOH)
• ANSI/TIA-1096-A
• IEC-60603-7-51
• Anatel Resolution No.242,2000

Especificaciones Eléctricas

• Resistencia de Contacto: 10 mΩ
• Resistencia de Entrada a Salida: 200 mΩ
• Tensión de Aislamiento: 1000 V DC o AC pico (contacto a contacto)
• Resistencia de Aislamiento: 500 mΩ
• Corriente Máxima: 1.5 A
• Impedancia de Transferencia Superficial: < 10 mΩ/m @ 10 MHz
• Compatibilidad: Hacia atrás con Cat5e y Cat6

Especificaciones Mecánicas - Cable

• Calibre del Cable: 26 AWG 7x32 Hilos de Cobre Estañado
• Construcción: S/FTP (Screened Foiled Twisted Pair)
• Diámetro del Cable: 6.35mm (0.25 in.)
• Conector: T568A/B
• Material de la Cubierta: CM/LS0H
• Radio de Curvatura Mínimo: 50mm (2in.)
• Compatibilidad: Soporta PoE y PoE+

Especificaciones Mecánicas - General

• Rango de Temperatura de Operación: -10 a 60 °C (14 a 140 °F)
• Resistencia a la Llama: UL 94 V-0
• Características Ecológicas: RoHS, sin plomo, sin halógenos, sin PVC
• Material del Enchufe: Policarbonato
• Material de Contactos: 50 microplg de oro o equivalente
• Material Plástico: Termoplástico retardante de llama
• Blindaje: Encapsulado de 360°
• Marcado: Número de parte, longitud, nivel de rendimiento, código de calidad

Especificaciones Mecánicas - Enchufe

• Ciclos de Inserción Mínimos: 2500
• Fuerza Mínima de Retención: 50N
• Compatibilidad: Compatible con salidas RJ45
• Resistencia a Tensión: Mínimo 20 lbs entre cable y enchufe

Identificación del Producto

El modelo ZM6AS0302B corresponde a:

• ZM6A: Serie Z-MAX 6A
• S: Cable Blindado (Shielded)
• 03: Longitud de 3 metros
• 02: Color Blanco
• B: Empaque bulk de proyecto (paquete de 100 unidades)

Aplicaciones

• Redes de datos de alta velocidad hasta 10 Gbps
• Entornos con alta densidad de conexiones
• Instalaciones comerciales y empresariales
• Aplicaciones que requieren cumplimiento LS0H (Bajo humo y cero halógenos)
• Instalaciones que requieren resistencia a interferencias electromagnéticas

Beneficios

• Diseño PCB que mejora la consistencia y confiabilidad de la conexión
• Construcción blindada que reduce el crosstalk y mejora el rendimiento
• Diseño compacto que ahorra espacio en paneles de parcheo
• Cubierta LS0H que cumple con requisitos de seguridad en caso de incendio
• Resistencia a la humedad y temperaturas extremas
• Fácil identificación con clips de colores intercambiables
