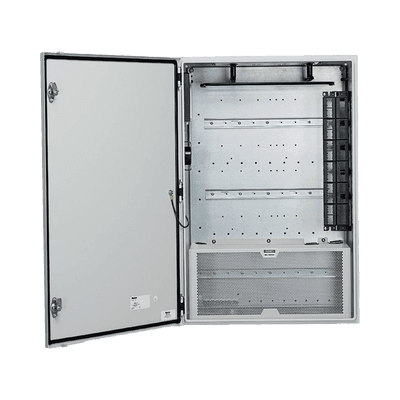

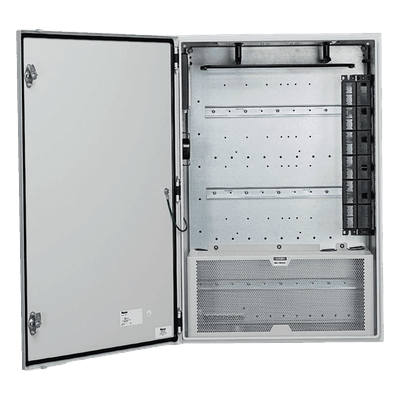

El gabinete de zona de red preconfigurado puede admitir uno o dos switches industriales con módulos de expansión opcionales y fuente de alimentación para usar en una topología/arquitectura de zona EtherNet/IP*. El gabinete cuenta con clasificación UL tipo 4/12/4X e IP66. Se incorporará en el gabinete una placa posterior prediseñada extraíble con rieles DIN instalados para permitir la instalación rápida del interruptor, la fuente de alimentación y la fuente de alimentación ininterrumpida (UPS). Los paneles laterales de accesorios preinstalados, organizador de fibra suelta y los anillos en L se incluirán para la gestión de cables. La puerta se encuentra asegurada con doble paletón de 3 mm o dispositivo de accionamiento de cerrojo ranurado. La puerta puede girar a la derecha o a la izquierda. Los circuitos de potencia de Clase 2 deben están precableados, etiquetados y probados. Debe existir una barrera para aislar al personal de TI del circuito de alimentación de alto voltaje.
Especificaciones Técnicas:
- Material: Acero dulce
- Color: gris
- Ancho total (pulg.): 24
- Ancho total (mm): 609.6
- Profundidad total (pulg.): 11.6
- Profundidad total (mm): 294.6
- Altura total (pulg.): 36
- Altura total (mm): 914.4
- Método de montaje: Montaje en pared
- Aplicación :Automatización Industrial
- Acabado/Recubrimiento: Recubrimiento en polvo
- Tipo de interruptor compatible: Montaje DIN industrial
- Capacidad Máxima de Carga (kg): 158.75
- Capacidad máxima de carga (lb): 350
- Cumplimiento de los estándares: Estándar UL 508A para paneles de control industriales, UL tipo 4/12 o 4X, clasificación IP66
- Cumple con RoHS
- Clasificación NEMA 4/12
- Clasificación IP IP66
El gabinete incluye:
- (2) Paneles laterales de gestión de cables
- (1) Placa de holgura superior
- (1) Enchufe de conducto de 1/2 in para entrada de alimentación
- (4) Pies de montaje externos
- (1) Cubierta de cableado de CA
- (2) Riel DIN para interruptores (17.5in)
- (1) Riel DIN para alimentación (21.5in)
- (1) Accesorio para administración de fibra
- (1) Barra de alivio de tensión 1- 19in
- (2) Panel de interconexión de unidad de rack
- (1) Superficie de fibra de 6 puertos Caja de montaje
- (9) Anillos en L para gestión de cables
- (1) Barra de conexión a tierra
- (16) Patch Cords de cobre Cat6 de 3 ft
- (16) Módulos de cobre Mini-Com Cat6
- (4) Jumpers de fibra óptica LC de 1m
- ( 6) Módulos adaptadores de fibra óptica LC
