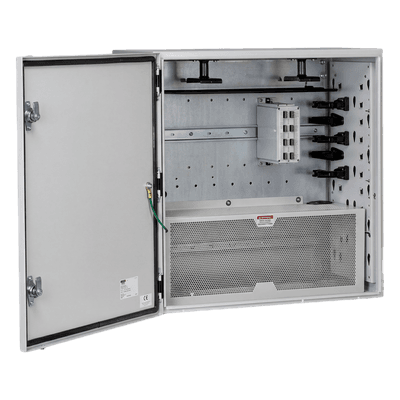

El gabinete de zona de red preconfigurado puede admitir uno o dos switches industriales con módulos de expansión opcionales y fuente de alimentación para usar en una topología/arquitectura de zona EtherNet/IP*. El gabinete cuenta con clasificación UL tipo 4/12/4X e IP66. Se incorporará en el gabinete una placa posterior prediseñada extraíble con rieles DIN instalados para permitir la instalación rápida del interruptor, la fuente de alimentación y la fuente de alimentación ininterrumpida (UPS). Los paneles laterales de accesorios preinstalados, organizador de fibra suelta y los anillos en L se incluirán para la gestión de cables. La puerta se encuentra asegurada con doble paletón de 3 mm o dispositivo de accionamiento de cerrojo ranurado. La puerta puede girar a la derecha o a la izquierda. Los circuitos de potencia de Clase 2 deben están precableados, etiquetados y probados. Debe existir una barrera para aislar al personal de TI del circuito de alimentación de alto voltaje.
Especificaciones Técnicas:
- Material: Acero dulce
- Color: gris
- Ancho total (pulg.): 24
- Ancho total (mm): 609.6
- Profundidad total (pulg.): 11.6
- Profundidad total (mm): 294.6
- Altura total (pulg.): 24
- Altura total (mm): 609.6
- Método de montaje: Montaje en pared
- Aplicación :Automatización Industrial
- Acabado/Recubrimiento: Recubrimiento en polvo
- Tipo de cables de parcheo de enlace descendente: (8): Cobre UTP Categoría 6
- Tipo de jumpers de enlace ascendente: (2): Fibra LC MM
- Tipo de conexión: UTP
- Tipo de switch compatible: Montaje DIN industrial
- Normas: Cumple con la norma UL 508A para paneles de control industriales, UL Tipo 4/12 o 4X Clasificación IP66, cumple con RoHS
- Clasificación: NEMA 4/12
- Clasificación IP: IP66
El gabinete incluye:
- (2) Paneles laterales para gestión de cables
- (1) Placa de holgura
- (1) Tapón de conducto de 1/2" para entrada de alimentación
- (4) Patas de montaje externas
- (1) Cubierta para cableado de CA
- (1) Riel DIN para conmutadores (17.5 in)
- (1) Riel DIN para alimentación (21.5 in)
- (1) Carrete de holgura de fibra
- (1) Caja de montaje superficial de fibra de 6 puertos
- (1) Barra de alivio de tensión
- (1) Módulo de parcheo de cobre montado en riel DIN
- (10) Anillos en L para gestión de cables
- (1) Barra de tierra; (8) Latiguillos de cobre CAT 6 de 90 cm
- (8) Módulos de cobre Mini-Com CAT6
- (2) Latiguillos de fibra óptica LC de 1 m
- (6) Módulos adaptadores de fibra óptica LC
