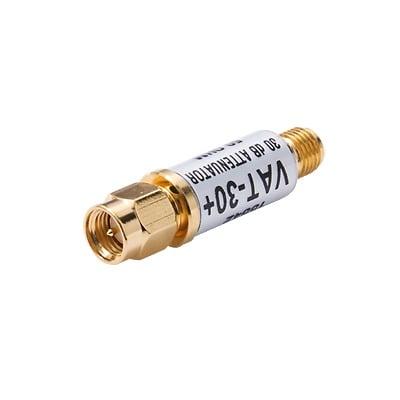

Atenuador en Línea de 30 dB, 0.5W, CD-6 GHz, Conectores SMA Macho-Hembra.

Atenuador en Línea de 30 dB, 0.5W, CD-6 GHz, Conectores SMA Macho-Hembra.

Características

  • Atenuación ajustable de 30 dB
  • Rango de frecuencia DC a 6 GHz
  • Conectores SMA macho-hembra
  • Potencia máxima 0.5W
  • VSWR máximo 1.30:1
  • Diseño compacto de 10.41 mm
  • ver más

Modelo: VAT-30

Marca: MINI CIRCUITS

Q 575.81

Precio sujeto a cambios.
Solicitar cotización
MINI CIRCUITS

Descargas

Equipos Relacionados

Características Principales

  • Rango de frecuencia: DC a 6000 MHz
  • Atenuación nominal: 30 dB ±0.3
  • Potencia máxima: 0.5W
  • Conectores: SMA Macho a Hembra
  • Impedancia: 50Ω
  • Construcción: Unibody rígida (Case Style FF704)
  • Cumple con RoHS (Directiva 2002/95/EC)

Especificaciones Eléctricas

  • VSWR Máximo: 1.30:1 (DC-6 GHz)
  • Flatness: 0.70 dB (3-5 GHz), 0.35 dB (5-6 GHz)
  • Variación de atenuación: 0.3 dB máx. sobre temperatura
  • Potencia de entrada: 0.5W

Condiciones Ambientales

  • Temperatura de operación: -45°C a 100°C
  • Temperatura de almacenamiento: -55°C a 100°C
Atenuación por Frecuencia
  • DC-3 GHz: 30±0.3 dB
  • 3-5 GHz: 30.5 dB (típico)
  • 5-6 GHz: 30.1 dB (típico)
VSWR por Frecuencia
  • DC-3 GHz: 1.05:1 (típico)
  • 3-5 GHz: 1.20:1 (máx)
  • 5-6 GHz: 1.25:1 (máx)
Dimensiones
  • Longitud: 0.410' (10.41 mm)
  • Diámetro: 0.312' (7.92 mm)
  • Peso: 10.0 gramos

Aplicaciones

  • Ajuste de nivel de señal
  • Apareo de impedancias
  • Soluciones de RF en amplia banda

Kits Disponibles

  • K1-VAT: 5 unidades (1 de cada: VAT-3(+), 6(+), 10(+), 20(+), 30(+)) - $49.95
  • K2-VAT: 10 unidades (1 de cada: VAT-1(+) a VAT-10(+)) - $99.95
  • K3-VAT: 6 unidades (2 de cada: VAT-3(+), 6(+), 10(+)) - $59.95
