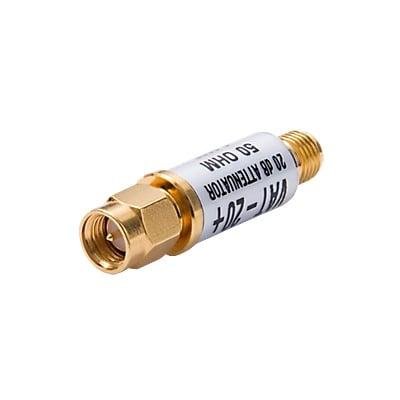

Atenuador en Línea de 20 dB, 0.5 Watt, Conectores SMA Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 Watt, Conectores SMA Macho-Hembra, CD-6 GHz.

Características

Atenuación de 20 dB con precisión ±0.3 dB
Conectores SMA macho-hembra para fácil integración
Rango de frecuencia DC a 6 GHz
Potencia de entrada de 0.5 W
Diseño compacto de 10.41 mm x 7.92 mm
Configuración Pi-Attenuator para mayor precisión
ver más

Modelo: VAT-20

Marca: MINI CIRCUITS

Q 676.01

Precio sujeto a cambios.

Solicitar cotización

Descargas

Equipos Relacionados

Cable Auxiliar 2 Metros / Conector 3.5mm a 3.5mm / Macho a Macho / Cubierta de TPE / Carcasa de Aluminio / Color Negro

Cable Auxiliar 2 Metros / Conector 3.5mm a 3.5mm / Macho a Macho / Cubierta de TPE / Carcasa de Aluminio / Color Negro

Q 98.02

Adaptador en Línea de Conector SMA Macho a N Macho, Níquel/ Oro/ Teflón.

RF INDUSTRIES,LTDRSA-3453

Adaptador en Línea de Conector SMA Macho a N Macho, Níquel/ Oro/ Teflón.

Q 192.42

Adaptador en Línea de Conector SMA Macho Inverso a SMA Hembra, Níquel/ Oro/ Teflón.

RF INDUSTRIES,LTDRP-3405

Adaptador en Línea de Conector SMA Macho Inverso a SMA Hembra, Níquel/ Oro/ Teflón.

Q 128.77

Ventilador Anticondensante Axial Cuadrado, 60x60x25 mm, 12 Vcc, 4390 RPM, 1.8 W, 0.15 A, Flujo de Aire de 25.0 CFM, Unión Sellada.

TXPROFAN-602512

Ventilador Anticondensante Axial Cuadrado, 60x60x25 mm, 12 Vcc, 4390 RPM, 1.8 W, 0.15 A, Flujo de Aire de 25.0 CFM, Unión Sellada.

Q 267.28

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior IP44, Material que no Propaga el Fuego y Libre de Hálogenos

GEWISSGW-44-003

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior IP44, Material que no Propaga el Fuego y Libre de Hálogenos

Q 45.39

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

GEWISSGW-44-004

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77

Tubo PVC Conduit pesado de 2-1/2" (60 mm) de 3mts

CRESCOEMTUP212

Tubo PVC Conduit pesado de 2-1/2" (60 mm) de 3mts

Q 131.11

Adaptador en T, de Conector SMA Macho a Doble SMA Hembras, Oro/ Oro/ Teflón.

RF INDUSTRIES,LTDRSA-3400-1

Adaptador en T, de Conector SMA Macho a Doble SMA Hembras, Oro/ Oro/ Teflón.

Q 101.09

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

ANCLOG4A-302515-UL

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

Q 1,025.40

Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.

ANCLOG4A-403020-UL

Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.

Q 1,354.74

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

ANCLOG4A-404020-UL

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

Q 1,705.40

Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.

ANCLOG4A-705025-UL

Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.

Q 3,634.51

Especificaciones

Características Principales

Rango de frecuencia: DC a 6000 MHz
Construcción de cuerpo rígido
Conectores SMA Macho-Hembra
Bajo costo
Cumple con RoHS
Impedancia: 50Ω

Especificaciones Eléctricas

Atenuación: 20±0.3 dB
Potencia de entrada: 0.5 W
VSWR Máximo: 1.30:1 (DC-6 GHz)
Flatness: 0.3 dB (máximo sobre temperatura)

Especificaciones Mecánicas

Conectores: SMA Macho a SMA Hembra
Impedancia: 50Ω
Peso: 10.0 gramos
Dimensiones: 10.41 mm (Largo) × 7.92 mm (Diámetro)

Rango de Temperatura

Operación: -45°C a 100°C
Almacenamiento: -55°C a 100°C

Rango de Frecuencia vs. Atenuación

DC-3 GHz: 20.5-19.0 dB
3-5 GHz: 19.0-18.5 dB
5-6 GHz: 18.5-18.0 dB

Aplicaciones

Ajuste de nivel de señal
Apareo de impedancia

Diagrama Eléctrico

Configuración Pi-Attenuator:

Resistor R1 y R3 en configuración Pi
Conector Macho a la entrada
Conector Hembra a la salida

Términos y Condiciones

Las especificaciones no mencionadas no forman parte del acuerdo
Las especificaciones eléctricas se basan en criterios de prueba estándar
Cubierto por garantía estándar de Mini-Circuits
