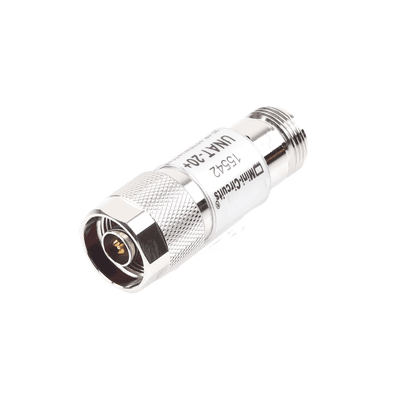

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.

Características

Atenuador de 20 dB con precisión ±0.3 dB
Soporta potencia máxima de 0.5 W
Conectores N macho-hembra para fácil integración
Rango de frecuencia DC-6 GHz amplio
VSWR optimizado: 1.75:1 a 1.30:1
Diseño compacto y construcción unibody robusta
ver más

Modelo: UNAT-20

Marca: MINI CIRCUITS

Q 978.02

Precio sujeto a cambios.

Solicitar cotización

Descargas

Equipos Relacionados

( Venta x Metro ) Cable con blindaje de malla trenzada de cobre 97%, aislamiento de polietilleno espumado.

VIAKONRG-8U-SYS

( Venta x Metro ) Cable con blindaje de malla trenzada de cobre 97%, aislamiento de polietilleno espumado.

Q 73.07

Fuente de Poder Industrial Conmutada 150W de Potencia, 12Vcc, 12.5A

MEANWELLRS-150-12

Fuente de Poder Industrial Conmutada 150W de Potencia, 12Vcc, 12.5A

Q 625.74

Fuente de poder Industrial Riel Din 24Vcc, 40W

MEANWELLMDR-40-24

Fuente de poder Industrial Riel Din 24Vcc, 40W

Q 371.82

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

GEWISSGW-44-004

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

GEWISSGW-44-024

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77

Fuente de poder Riel Din 24V, 100W con Cargador de Bateria

MEANWELLDRC-100-B

Fuente de poder Riel Din 24V, 100W con Cargador de Bateria

Q 1,053.97

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

ANCLOG4A-302515-UL

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

Q 1,025.40

Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.

ANCLOG4A-403020-UL

Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.

Q 1,354.74

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

ANCLOG4A-404020-UL

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

Q 1,705.40

Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.

ANCLOG4A-705025-UL

Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.

Q 3,634.51

Especificaciones

Características Principales

Atenuador de 20 dB para reducción precisa
Soporta hasta 0.5 W de potencia
Conectores tipo N macho-hembra
Rango de operación CD-6 GHz
Compatible con múltiples aplicaciones de radiofrecuencia

Especificaciones Eléctricas

Rango de frecuencia: DC-6000 MHz
Atenuación: 20±0.3 dB
Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
Potencia máxima: 0.5 W
VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)

Especificaciones Mecánicas

Conectores: N-Type macho-hembra
Impedancia: 50Ω
Temperatura de operación: -45°C a 100°C
Temperatura de almacenamiento: -55°C a 100°C
Peso: 72.5 gramos

Aplicaciones

Ajuste de nivel de señal
Emparejamiento de impedancia
Sistemas de comunicación RF
Instrumentación de medición RF

Características Adicionales

Construcción rígida tipo unibody (CASE STYLE: FF779)
Disponibilidad inmediata
Bajo costo
Compliant con RoHS

Datos Típicos

Atenuación a 10 MHz: 20.00 dB
Atenuación a 1000 MHz: 20.21 dB
Atenuación a 6000 MHz: 19.74 dB
VSWR a 10 MHz: 1.00:1
VSWR a 6000 MHz: 1.29:1
