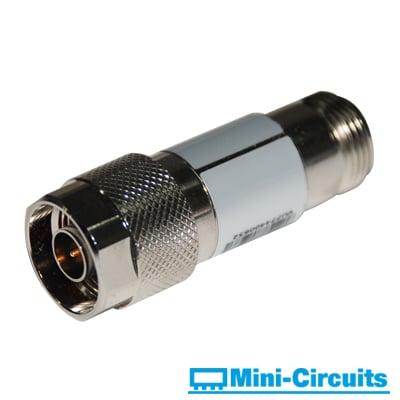

Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra.

Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra.

Características

  • Atenuación precisa de 10 dB ±0.3 dB
  • Rango de frecuencia DC-6000 MHz
  • Conectores N macho-hembra estándar
  • Potencia máxima 1W continuo
  • VSWR 1.15:1 a 1.50:1 según banda
  • Diseño monolítico para mayor durabilidad
  • ver más

Modelo: UNAT-10

Marca: MINI CIRCUITS

Q 676.01

Precio sujeto a cambios.
Solicitar cotización
MINI CIRCUITS

Descargas

UNAT-10

Equipos Relacionados

Kit de 4 Ruedas Locas para Racks y Gabinetes (Ver Compatibilidad).
SYSCOMROD42.5

Kit de 4 Ruedas Locas para Racks y Gabinetes (Ver Compatibilidad).

Q 884.71
Ver producto
Fuente de poder Industrial Riel Din 24Vcc, 40W
MEANWELLMDR-40-24

Fuente de poder Industrial Riel Din 24Vcc, 40W

Q 371.82
Ver producto
Taquete Tipo Arpon de 3/8" x 3" (9.5 x 76 mm)
ANCLOANC-AA38-300

Taquete Tipo Arpon de 3/8" x 3" (9.5 x 76 mm)

Q 8.31
Ver producto
Armella Cuerda Máquina de 3/8" x 4".
ANCLOANC-AM-38-400

Armella Cuerda Máquina de 3/8" x 4".

Q 22.25
Ver producto
Unicanal Perforado 4 X 2 cm X 3 m / Calibre 16 / Galv. Electrolítico
ANCLOANC-UOE-4X2

Unicanal Perforado 4 X 2 cm X 3 m / Calibre 16 / Galv. Electrolítico

Q 386.83
Ver producto
Tubo Flexible tipo Liquidtight de 3/4" (19 mm). Acero + PVC. Rollo de 50 Metros.
ANCLOANC-COT-34

Tubo Flexible tipo Liquidtight de 3/4" (19 mm). Acero + PVC. Rollo de 50 Metros.

Q 3,839.41
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.
ANCLOG4A-302515-UL

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

Q 1,025.40
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.
ANCLOG4A-403020-UL

Gabinete de Acero, Nema 4 -IP 66 de 30 x 40 x 20 cm con Platina y certificado UL.

Q 1,354.74
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 40 x 60 x 25 cm con Platina y certificado UL.
ANCLOG4A-604025-UL

Gabinete de Acero, Nema 4 -IP 66 de 40 x 60 x 25 cm con Platina y certificado UL.

Q 2,819.24
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.
ANCLOG4A-404020-UL

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

Q 1,705.40
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.
ANCLOG4A-705025-UL

Gabinete de Acero, Nema 4 -IP 66 de 50 x 70 x 25 cm con Platina y certificado UL.

Q 3,634.51
Ver producto

Especificaciones

Características Principales

  • Banda ancha de cobertura: DC a 6000 MHz
  • Clasificación de potencia: 1W
  • Construcción rígida monolítica
  • Disponibilidad inmediata
  • Costo muy bajo
  • Conectores N tipo UNAT-10+

Aplicaciones

  • Ajuste de nivel de señal
  • Apareamiento de impedancia
  • Cumple con RoHS
Especificaciones Eléctricas
  • Rango de frecuencia: DC-6000 MHz
  • Atenuación: 10±0.3 dB
  • Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-4.5 GHz), 0.20 dB (4.5-6 GHz)
  • VSWR: 1.15:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.50:1 (4.5-6 GHz)
  • Potencia máxima: 1W
  • Impedancia: 50Ω
Especificaciones Mecánicas
  • Tipo de conector: N Macho-Hembra
  • Estilo de carcasa: FF779
  • Peso: 72.5 gramos
Rango de Temperatura
  • Operación: -45°C a 100°C
  • Almacenamiento: -55°C a 100°C
Atenuación vs Frecuencia
  • 10 MHz: 9.98 dB
  • 50 MHz: 10.00 dB
  • 100 MHz: 10.04 dB
  • 500 MHz: 10.08 dB
  • 1000 MHz: 10.07 dB
VSWR vs Frecuencia
  • 10 MHz: 1.00:1
  • 50 MHz: 1.00:1
  • 100 MHz: 1.00:1
  • 500 MHz: 1.01:1
  • 1000 MHz: 1.02:1
Notas
  • La variación de atenuación es de máximo 0.3 dB sobre temperatura
  • Flatness= variación sobre banda dividida entre 2
  • Los daños permanentes pueden ocurrir si se exceden los límites máximos
