Controlador Solar de Carga y Descarga.

Equipos Relacionados

Especificaciones

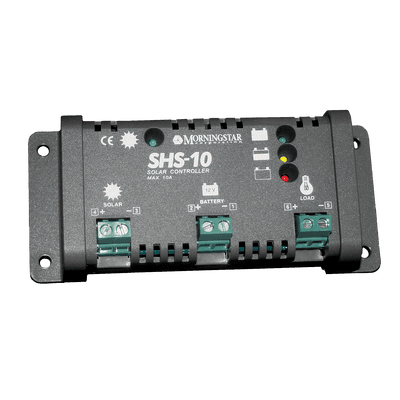

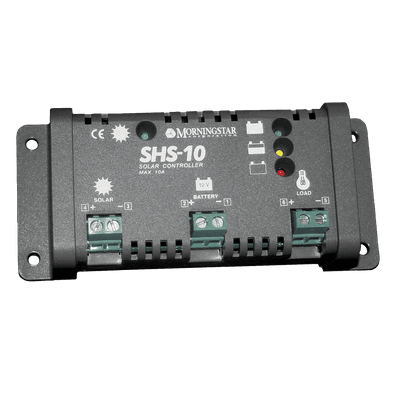

Controlador solar de carga y descarga para sistemas de electrificación rural con uno a tres paneles solares. Reduce el costo de reemplazo de baterías mediante desconexión de carga al detectar bajo voltaje, incrementando la vida útil y capacidad de almacenamiento. Incluye indicadores de niveles de carga, bajo voltaje y desconexión.

Placa de circuito encapsulada para protección contra humedad.

Características técnicas

Punto de regulación: 14.3 Vcc
Desconexión por bajo voltaje: 11.5 Vcc
Reconexión por bajo voltaje: 12.6 Vcc
Tipo de carga: PWM (modulación de ancho de pulso)
Etapas de carga: 4 etapas: En bruto, PWM, por incremento o 'Boost' y flotante
Potencia máxima del sistema: 170 W para sistema de carga solar y carga

Capacidad: 10 A
Consumo: 8 mA
Carga compensada en temperatura
Dimensiones: 15.1 x 6.6 x 3.6 cm
Peso: 113 g
Tamaño de cable: Hasta 4 mm²

Protecciones

Protecciones eléctricas

Protección contra corto circuito
Protección contra polaridad inversa
Protección contra exceso de corriente
Corriente inversa por la noche
Protección contra alto voltaje en la carga
Protección contra rayos en sistema solar, carga y batería
Fusibles electrónicos incluidos que no necesitan reemplazo

Aplicaciones

Sistemas de electrificación rural
Configuraciones con 1-3 paneles solares
Protección de baterías en sistemas off-grid
Sistemas hogareños de energía solar de hasta 170 vatios

Indicadores LED

LED Verde: Indica que el sistema está en carga
LEDs de nivel de batería: Verde, amarillo y rojo para indicar estado de carga
LED Rojo: Advertencia de bajo voltaje y desconexión
3 LEDs destellando: Indicación de errores en el sistema

Condiciones ambientales

Temperatura de operación: -25°C a +50°C
Humedad: 100% sin condensación
Grado de protección: IP 22
Tropicalización: Terminales protegidos contra corrosión

Beneficios técnicos

• Reducción de costos de reemplazo de baterías
• Incremento de vida útil de baterías
• Optimización de capacidad de almacenamiento
• Protección contra humedad con encapsulado
• Operación completamente automática sin ajustes del usuario
• Cumple con especificaciones del Banco Mundial y normas CE
• Protección contra insectos y humedad con cubierta a prueba de humedad
