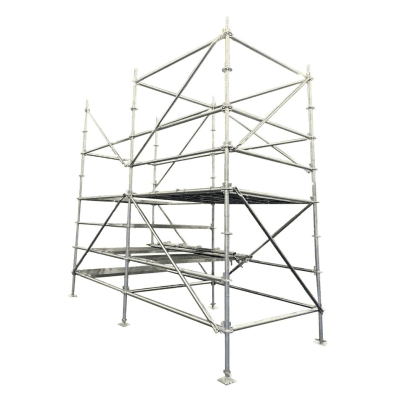

Andamio | Sistema Modular de Estructura Metálica | Hasta 6 Metros de Altura

Andamio | Sistema Modular de Estructura Metálica | Hasta 6 Metros de Altura
Andamio | Sistema Modular de Estructura Metálica | Hasta 6 Metros de Altura

Características

  • FACIL INSTALACIÓN
  • HASTA 6 METROS DE ALTURA
  • PARA MONTAJE DE PANTALLAS, LUCES Y/O AUDIO
  • SE PUDE USAR EN INSTALACIONES
  • ver más

Modelo: SH-EM-2X4X6

Marca: SHINESTAGE

Q 71,216.68

Precio sujeto a cambios.
Solicitar cotización
SHINESTAGE

Descargas

Manual de Montaje de Andamio Tipo Layher _1_.pdf

Especificaciones

El Andamio Tipo Layher es un sistema modular de estructura metálica diseñado para trabajos en altura con los más altos estándares de seguridad industrial. Fabricado con aceros de alta resistencia y precisión dimensional, este sistema ofrece estabilidad excepcional, montaje rápido mediante conexiones por cuñas y versatilidad para múltiples configuraciones en proyectos de construcción, mantenimiento y eventos.

Características Principales

  • Estructura Modular: Sistema de montaje rápido con componentes estandarizados que permiten configuraciones personalizadas
  • Conexión por Cuñas: Sistema de fijación mecánica que garantiza uniones seguras y estables sin necesidad de herramientas complejas
  • Materiales de Alta Resistencia: Tubos fabricados con aceros especializados Q355B, Q235B y Q195B para diferentes cargas estructurales
  • Base Regulable: Sistema de nivelación precisa con base ajustable de 500 mm para adaptarse a superficies irregulares
  • Seguridad Integral: Diseñado según normativas internacionales de seguridad para trabajos en altura
  • Versatilidad de Aplicación: Compatible con múltiples accesorios y extensiones para diferentes tipos de proyectos

Detalles Técnicos

Especificaciones

  • Tubo Vertical: 2000 mm longitud / 10.3 kg peso / Espesor pared 3.25 mm / Material Q355B / Diámetro Ø48 mm
  • Tubo Horizontal: 1950 mm longitud / 7.4 kg peso / Espesor pared 2.75 mm / Material Q235B / Diámetro Ø48 mm
  • Tubo Diagonal: 2410 mm longitud / 10 kg peso / Espesor pared 2.5 mm / Material Q195B / Diámetro Ø42 mm
  • Base Regulable: 500 mm altura máxima / 3.5 kg peso
  • Base Collarín: 200 mm altura / 1.7 kg peso
  • Resistencia Materials: Q355B (Acero alta resistencia baja aleación), Q235B (Acero al carbono), Q195B (Acero bajo carbono)

Interfaces y Conectividad

  • Sistema de Conexión: Rosetas con agujeros para fijación mediante cuñas metálicas
  • Método de Ensamble: Montaje mecánico con martillo para ajuste de cuñas
  • Compatibilidad: Sistema estandarizado compatible con accesorios Layher
  • Herramientas Requeridas: Martillo, nivel de burbuja, equipos de medición
  • Protocolos de Seguridad: Cumplimiento normativas internacionales de seguridad en altura

Aplicaciones y Casos de Uso

Construcción Civil

Estructuras de soporte para edificación, mantenimiento de fachadas y trabajos de acabados en altura

Mantenimiento Industrial

Acceso seguro para mantenimiento de instalaciones, reparaciones en plantas industriales y trabajos de inspección

Eventos y Escenarios

Montaje de estructuras temporales para eventos, plataformas para espectáculos y soportes para iluminación
