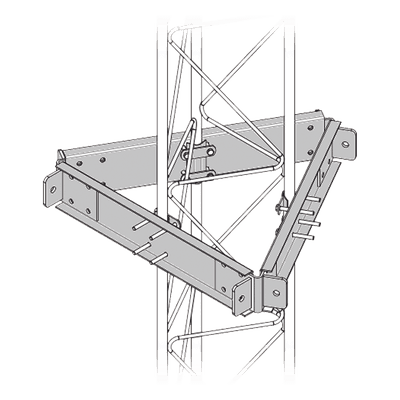

Estabilizador de Torre para Tramos STZ-45G Galvanizado por Inmersión en Caliente.

Un estabilizador o brazo antitorsión como también es conocido, es un elemento destinado a sujetar la torre en una altura determinada para evitar el movimiento a causa de fuertes corrientes de viento.

A diferencia de una brida (que se sujeta en un punto por cada cara de la torre) un estabilizador se sujeta en dos puntos por cara, es decir, en una misma altura existen 6 puntos de sujeción, lo que evita torsión excesiva en la torre y una mejor rigidez en la estructura.

Aplicaciones recomendadas

Un estabilizador no es una pieza obligatoria dentro del armado de una torre típica. Generalmente se instala cuando:

• Se tiene una antena de gran superficie de arrastre (igual o mayor a 1m de diámetro).
• Cuando existen concentraciones de vientos debido al relieve o condiciones de la zona.
• En enlaces inalámbricos de alta precisión.

Se recomienda sustituir la instalación de una brida cuando se agrega un estabilizador, ya que entre más cables se agreguen a la torre, más peso se añade y mayor carga se transfiere al suelo.

Especificaciones técnicas de fabricación

• Tipo de soldadura: AWS E7018
• Grado de tornillería: Máquina y/o inoxidable
• Proceso de galvanizado: Galvanizado electrolítico
• Normas de calidad: Elaborado bajo normas ISO 9000
• Documentación técnica: Plano SEST45-001
• Departamento responsable: Departamento de Ingeniería SYSCOM
• Fecha de elaboración del plano: 09/09/16

Producto Elaborado Bajo Normas ISO 9000

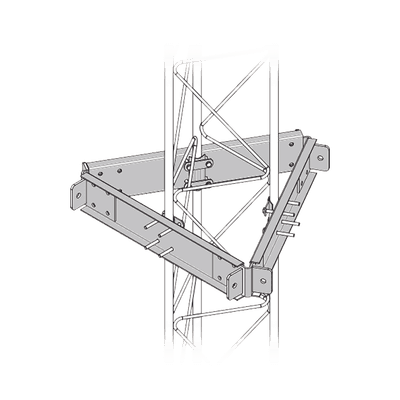

Imagen típica de instalación
