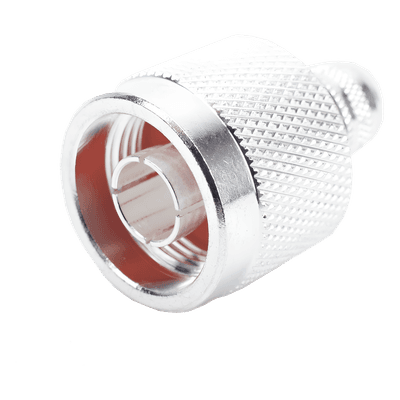

Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).

Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).
Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 ó 13 tipo RG-8/U (BELDEN 8237), RG213/U (8267), RG214 (8268).

Características

  • Conector N macho para cables RG-9/U y RG-214/U
  • Estilo de conexión crimp para instalación segura
  • Estructura plateada con contacto de oro
  • Diélectrico PTFE para mayor eficiencia
  • Compatible con grupo de cables F
  • Rango de frecuencia hasta 11 GHz
  • ver más

Modelo: RFN-1006-3F

Marca: RF INDUSTRIES,LTD

Q 128.04

Precio sujeto a cambios.
Solicitar cotización
RF INDUSTRIES,LTD

Descargas

RFN-1006-3F_Catalogo_de_conectores-N-23-24RFN-1006-3F_Dibujo_e_información

Equipos Relacionados

Adaptador en Linea para 50 Ohm, Conector BNC Macho-UHF Hembra (SO-239), Níquel/ Oro/ Delrin.
RF INDUSTRIES,LTDRFB-1136

Adaptador en Linea para 50 Ohm, Conector BNC Macho-UHF Hembra (SO-239), Níquel/ Oro/ Delrin.

Q 120.63
Ver producto
Conector N Macho de Rosca para Cables 9913, RFLASH-1113, 7810A, RG8/U-SYS, CNT-400, 8214, Plata/Oro/Teflón.
RF INDUSTRIES,LTDRFN-1002-1SI

Conector N Macho de Rosca para Cables 9913, RFLASH-1113, 7810A, RG8/U-SYS, CNT-400, 8214, Plata/Oro/Teflón.

Q 195.68
Ver producto
Conector N Macho de Anillo plegable para cables LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214.
RF INDUSTRIES,LTDRFN-1006-3I

Conector N Macho de Anillo plegable para cables LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214.

Q 139.07
Ver producto
Adaptador Barril en Linea para 50 Ohm, de Conector N Hembra a N Hembra, Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1013-1

Adaptador Barril en Linea para 50 Ohm, de Conector N Hembra a N Hembra, Plata/ Oro/ Teflón.

Q 169.10
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 71.08
Ver producto
Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRFU-505

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Q 73.60
Ver producto
Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.
RF INDUSTRIES,LTDRFU-600-1

Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

Q 43.40
Ver producto
Cable Coaxial / RG8 / 305 metros / 50 OHMS / 4.1 dB / Malla de Cobre al 97 % / Hecho en México / Intemperie
VIAKONRG-8U-SYS/1000

Cable Coaxial / RG8 / 305 metros / 50 OHMS / 4.1 dB / Malla de Cobre al 97 % / Hecho en México / Intemperie

Q 23,539.54
Ver producto
Conector N macho para cable LDF4-50A, LP-450A
ANDREW / COMMSCOPEL4TNM-PSA

Conector N macho para cable LDF4-50A, LP-450A

Q 603.14
Ver producto
RouterBoard, 5 Puertos Fast, 1 Puerto USB, WiFi 2.4 GHz 802.11 b/g/n, Gran Cobertura con Antena 2.5 dbi, hasta 1 Watt de Potencia
MIKROTIKRB951UI-2HND

RouterBoard, 5 Puertos Fast, 1 Puerto USB, WiFi 2.4 GHz 802.11 b/g/n, Gran Cobertura con Antena 2.5 dbi, hasta 1 Watt de Potencia

Q 914.01
Ver producto
Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja pérdida, 50 Ohms
Times MicrowaveLMR-400

Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja pérdida, 50 Ohms

Q 95.68
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.13
Ver producto

Especificaciones

Características Generales

  • Estilo de Conector: N Macho
  • Impedancia: 50 Ω
  • Grupo de Cable: F
  • Material de Dieléctrico: PTFE
  • Estilo de Conexión: Crimp
  • Estructura: Plateada
  • Contacto: Revestimiento de Oro

Especificaciones Eléctricas

  • Tensión de Trabajo: 1,000 VRMS (dependiente del cable)
  • Rango de Frecuencia: 0-11 GHz

Compatibilidad

  • Cables Compatibles:
    • RG-9/U y RG-214/U
    • Belden 8242, 8268
    • Alpha 9214
  • Cables No Compatibles:
    • Belden 9913, 7810A, 8214, 89880
    • Times LMR-400
    • Commscope CNT-400
    • Viakon RG-8/U-SYS y R FLASH-1113

Especificaciones Mecánicas

  • Tipo de Ajuste: Roscado 5/8 - 24
  • Estándar de Interfaz: MIL-STD-348, Sección 304
  • Recomendación de Herramienta: RFA-4009-205

Aplicaciones

  • Sistemas de comunicación RF
  • Redes de transmisión
  • Instalaciones industriales
  • Equipos de prueba y medición

Notas Importantes

  • Diseñado para cables con conductor central AWG-11 ó 13 tipo RG-8/U (Belden 8237), RG213/U (8267), RG214 (8268)
  • No utilizar en cables Belden 9913, 7810A, 8214, Times LMR-400, Commscope CNT-400 ni Viakon RG-8/U-SYS y R FLASH-1113
  • Para cables con conductor sólido se requiere herramienta especial

Compatibilidad con Grupos de Cables

El conector RFN10063F está diseñado específicamente para el Grupo F de cables, incluyendo:

  • Cables RG-9/U y RG-214/U
  • Belden 8242, 8268
  • Alpha 9214
Identificación
  • Modelo: RFN10063F
  • Descripción: N 50 OHM, MACHO CRIMP, S,G,T; FOR RG-9/U & RG-214/U, CBL GRP F
Reemplazo de Partes
  • Reemplaza a: UG-1682/U
  • Equivalente a: RFN1006-3F
Conector RFN10063F
