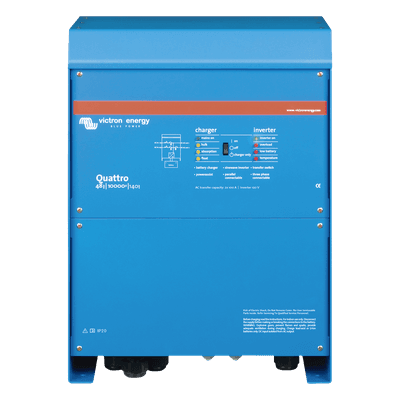

Quattro 48/10000/140-100/100 / Inversor Cargador de Onda Pura / Entrada 48 Vcc / Salida 8000 W 120 Vca 60 Hz

Especificaciones

Victron Quattro 48/10000/140 – Energía Sin Límites, en Todo Momento

El Victron Quattro 48/10000/140 es un inversor/cargador diseñado para sistemas energéticos híbridos, ofreciendo fiabilidad, versatilidad y control en instalaciones residenciales, industriales y móviles (barcos, caravanas y sistemas off-grid).

Versatilidad sin igual

Dos entradas CA con conmutador automático: Conéctalo simultáneamente a la red pública y a un generador (o dos generadores), y el Quattro seleccionará automáticamente la fuente activa.
Dos salidas CA: La salida principal garantiza un suministro ininterrumpido (<20 ms), ideal para proteger equipos sensibles como ordenadores. La segunda salida activa solo con alimentación externa evita descargar las baterías con cargas no prioritarias.
Rango de tensión de entrada CA: 90-140 VAC con frecuencia de entrada de 45-65 Hz y factor de potencia de 1.
Corriente máxima por entrada CA: 2x 100 A para el modelo 48/10000/140.

Potencia máxima, incluso en condiciones extremas

Capacidad de salida: Hasta 10.000 VA (8.000 W) continuos a 25°C.
Potencia pico: 20.000 W, ideal para arranques de cargas pesadas.
Funcionamiento en paralelo y trifásico: Combina hasta 4 grupos de 3 unidades para alcanzar potencias de hasta 96 kW / 120 kVA.
Potencia continua a diferentes temperaturas: 6.500 W a 40°C / 104ºF y 4.500 W a 65°C / 150ºF.
Rango de tensión de entrada CC: 38-66 V para el modelo de 48V.
Precisión de salida: 120 VAC ± 2% con frecuencia de 60 Hz ± 0,1%.

Inteligencia energética

PowerControl: Evita sobrecargas al adaptar la carga en función de la capacidad del generador o red.
PowerAssist: Refuerza automáticamente la potencia disponible con energía de la batería en momentos de alta demanda.
Listo para energía solar: Compatible con sistemas fotovoltaicos conectados o aislados de la red.

Configuración y control

Software VE.Bus: Permite configuración avanzada (paralelo, trifásico, autoconsumo).
Monitoreo local y remoto: Desde el panel Color Control GX o mediante la plataforma Victron Remote Management (VRM).
Conectividad total: Bluetooth, USB, RS232, NMEA 2000 y más.
Interfaces disponibles: Color Control GX, Multi Control, Ve.Net Blue Power, BMV-712 Smart, MK3-USB VE.Bus a USB, VE.Bus a NMEA 2000.
Configuración remota: Acceso a datos y ajustes mediante Color Control GX conectado a Ethernet.

Diseñado para condiciones exigentes

Alta eficiencia (hasta 96%) y bajo consumo en reposo.
Rango de temperatura de trabajo: -40 °C a +65 °C.
Construcción robusta en aluminio IP21, con dimensiones de 572 x 488 x 344 mm y peso de 58 kg.
Consumo energético: 60 W en vacío, 40 W en modo de ahorro, 15 W en modo búsqueda.
Humedad máxima: 95% sin condensación.

Especificaciones del cargador

Tensiones de carga

Tensión de absorción: 57,6 V
Tensión de flotación: 55,2 V
Tensión de almacenamiento: 52,8 V

Corrientes de carga

Corriente de carga batería casa: 140 A
Sensor de temperatura de batería: Sí

Características adicionales

Salida auxiliar: 50 A
Relés programables: 3x (alarma general, subtensión CC, señal de arranque para generador)
On/Off remoto: Sí

Conexiones y protección

Conexiones eléctricas

Conexiones de batería: Cuatro pernos M8 (2 positivas y 2 negativas)
Conexión 120V CA: Borne de tornillo de 13 mm² (6 AWG) con pernos M6

Sistemas de protección

Cortocircuito de salida
Sobrecarga
Tensión de batería demasiado alta/baja
Temperatura demasiado alta
120V CA en la salida del inversor
Ondulación de tensión de entrada demasiado alta

Comunicación y puertos

Puerto VE.Bus: Para funcionamiento paralelo, trifásico y supervisión remota
Puertos de uso general: 2x (comunicación con BMS de baterías Li-Ion)

Baterías compatibles con comunicación

RES20010K

RES1005K

RLB10048MAX

EBOX48100R

V5BATTERY

Nota: Para configurar alguna bateria de litio es necesario adquirir el CERBOSGX
