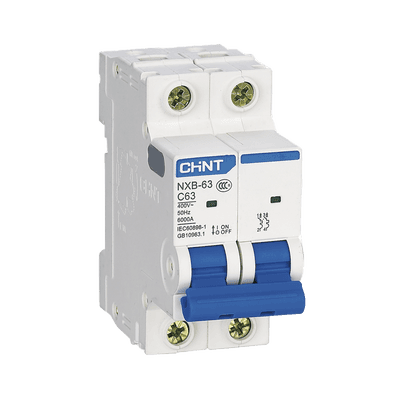

Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.

Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.
Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.Pastilla para Riel Din, 2 Polo, 63 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC63, Serie: NXB-63.

Características

  • Voltaje de operación: 110VCA a 415VCA
  • Corriente nominal máxima de 63A
  • Capacidad interruptiva de 6kA
  • Temperatura operación: -40°C a 70°C
  • Vida mecánica de hasta 20,000 ciclos
  • ver más

Modelo: NXB632PC63

Marca: CHINT

Q 151.91

Precio sujeto a cambios.
Solicitar cotización
CHINT

Descargas

NXBfichatecnica

Especificaciones

Interruptor automatico serie NXB 63 | Chint Electrics

Funcionamiento

Los dispositivos NXB63 suspenden el paso de corriente eléctrica en un circuito al detectar sobrecarga (protección térmica) o sobretensión (protección magnética).

Datos Técnicos

  • Voltaje de operación: 110VCA - 415 VCA
  • Corriente nominal: 63A
  • Configuración: 2 polos
  • Capacidad interruptiva: 6kA
  • Montaje: Riel Din
  • Temperatura de funcionamiento: -30 a 70°C
  • Frecuencia nominal: 50/60 Hz
  • Corrientes nominales disponibles: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
  • Configuraciones de polos: 1, 2, 3, 4 polos
  • Capacidad de ruptura: 10,000 ciclos
  • Capacidad de operación: 20,000 ciclos
  • Poder de cierre: 6kA
  • Poder de corte: 6kA
Características Técnicas
  • Rango de temperatura ampliado: -40°C a 70°C
  • Bandera indicadora de estado
  • Vida mecánica: 20,000 ciclos
  • Vida eléctrica: 10,000 ciclos
  • Protección térmica contra sobrecorrientes
  • Protección magnética contra cortocircuitos
  • Accesorios disponibles: contactos auxiliares, alarmas, bobinas de disparo
  • Protección contra sobrecarga y cortocircuito
  • Diseño para montaje en riel DIN estándar de 35mm
  • Tornillos cautivos para conexiones seguras
  • Indicación visual de estado operativo
Indicación de Estado
  • Rojo: Circuito Cerrado
  • Verde: Circuito Abierto
Especificaciones de Protección
  • Protección térmica: Actúa contra sobrecargas prolongadas
  • Protección magnética: Actúa contra cortocircuitos instantáneos
  • Curva de disparo: Tipo C (10-20 In)
  • Tiempo de respuesta: Instantáneo para cortocircuitos
  • Capacidad de interrupción: 6kA a 415V AC

Características Constructivas

  • Tornillos cautivos para instalación segura
  • Bandera indicadora de estado integrada
  • Diseño para montaje en riel DIN estándar
  • Carcasa de material termoplástico autoextinguible
  • Contactos de plata para baja resistencia y alta conductividad
  • Mecanismo de disparo rápido y preciso
  • Diseño compacto para optimización de espacio en tableros

Compatibilidad y Accesorios

  • Compatible con riel DIN estándar de 35mm
  • Accesorios disponibles: contactos auxiliares (1NO+1NC), alarmas de disparo
  • Bobinas de disparo a distancia disponibles
  • Interfaz para sistemas de automatización y control
  • Certificaciones internacionales: IEC 60898-1, IEC 60947-2
