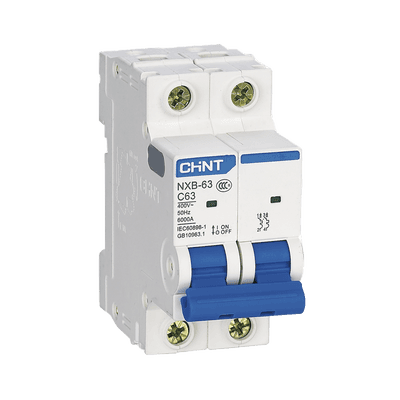

Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.

Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.
Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.Pastilla para Riel Din, 2 Polos, 10 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC10, Serie: NXB-63.

Características

  • Protección térmica para sobrecorrientes
  • Protección magnética contra cortocircuitos
  • Capacidad interruptiva de 6kA
  • Operación en amplio rango de temperatura: -40 a 70°C
  • Vida mecánica de hasta 20,000 ciclos
  • ver más

Modelo: NXB632PC10

Marca: CHINT

Q 119.37

Precio sujeto a cambios.
Solicitar cotización
CHINT

Descargas

NXB_ficha_tecnica

Especificaciones

Interruptor automatico serie NXB 63 | Chint Electrics

Funcionalidad

Los dispositivos NXB63 están diseñados para interrumpir el paso de corriente eléctrica en un circuito al detectar condiciones de sobrecarga (protección térmica) o sobretensión (protección magnética).

Datos Técnicos

  • Voltaje de operación: 110VCA - 415 VCA
  • Corriente nominal: 10A
  • Configuración: 2 polos
  • Capacidad interruptiva: 6kA
  • Montaje: Riel Din
  • Bandera indicadora de estado
  • Tornillos cautivos
  • Temperatura de funcionamiento: -30 a 70°C
  • Frecuencia nominal: 50/60 Hz
  • Capacidad de ruptura: 6kA a 415V
  • Corrientes nominales disponibles: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
  • Configuraciones de polos: 1P, 2P, 3P, 4P
  • Capacidad de ruptura a 230V: 10kA
  • Capacidad de ruptura a 400V: 6kA
  • Capacidad de ruptura a 440V: 4.5kA
  • Capacidad de ruptura a 500V: 3kA
  • Capacidad de ruptura a 690V: 1.5kA
Características Técnicas
  • Rango de temperatura: -40°C a 70°C
  • Bandera indicadora de estado:
    • Rojo: Circuito Cerrado
    • Verde: Circuito Abierto
  • Vida mecánica: Hasta 20,000 ciclos
  • Vida eléctrica: Hasta 10,000 ciclos
  • Protección térmica: Contra sobrecorrientes
  • Protección magnética: Contra cortocircuitos
  • Accesorios disponibles: Contactos auxiliares, alarmas, bobinas de disparo
  • Protección contra sobrecarga: Curva de disparo térmico
  • Protección contra cortocircuito: Curva de disparo magnético
  • Normas de cumplimiento: IEC 60898-1, GB 10963.1
  • Grado de protección: IP20
  • Materiales de contacto: Plata con óxido de cadmio
  • Materiales de terminales: Cobre estañado
  • Capacidad de conexión: 25mm² para cables flexibles
Aplicaciones
  • Protección de circuitos eléctricos en instalaciones comerciales
  • Sistemas de distribución eléctrica
  • Aplicaciones industriales con requerimientos de protección térmica y magnética
  • Instalaciones que requieren montaje en riel DIN
  • Sistemas con necesidad de indicación visual de estado
  • Protección de circuitos de iluminación y tomas de corriente
  • Sistemas de distribución en edificios comerciales y residenciales
  • Aplicaciones donde se requiere protección selectiva
  • Instalaciones con requerimientos de compatibilidad con accesorios modulares
  • Sistemas que necesitan indicación visual del estado de operación

Consideraciones de Instalación

  • Diseñado para montaje en riel DIN estándar de 35mm
  • Tornillos cautivos facilitan la instalación y mantenimiento
  • Bandera indicadora proporciona verificación visual inmediata del estado del circuito
  • Amplio rango de temperatura permite operación en diversas condiciones ambientales
  • Compatibilidad con accesorios para funcionalidades extendidas
  • Capacidad de conexión para cables flexibles de hasta 25mm²
  • Terminales de cobre estañado para conexiones confiables
  • Contactos de plata con óxido de cadmio para mayor durabilidad eléctrica
  • Grado de protección IP20 para instalaciones en interiores
  • Cumplimiento con normas IEC 60898-1 y GB 10963.1 para aplicaciones internacionales
