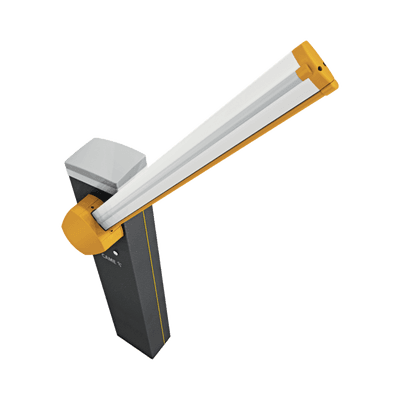

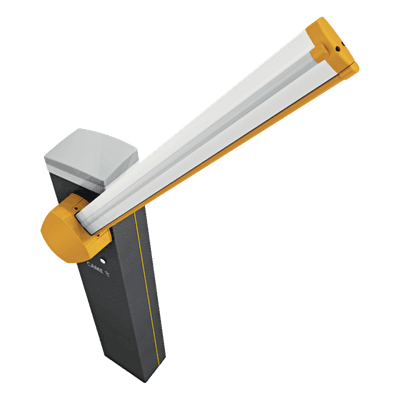

KIT DE BARRERA GARD PX

Características Principales:

• Equipo de uso continuo
• Soporta brazo de hasta 4 metros
• Tiempo de apertura ajustable.
• Motorreductor irreversible con motor Brushless
• Par de 100 Nm
• Tiempo de apertura a 90°: 1-2 segundos
• Anchura máxima de paso útil: 3.8 metros

Características Físicas y Eléctricas:

• Voltaje de alimentación de 120 VCA
• Alimentación del motor 36 VDC
• Consumo de potencia de 270 W
• Rango de alimentación: 100-240 VAC 50/60 Hz
• Consumo en stand-by: 2.5 W
• Clase de aislamiento: I
• Fusible de línea: 3.15 A F
• Fusible de accesorios: 2 A F

Características Adicionales:

• Temperatura de operación -20 a 55 °C.
• Grado de protección IP54
• Peso de la barrera 62.5 kg (Sin accesorios)
• Armario de acero galvanizado y pintado
• Equipada con interfaz para conexión directa a sistemas de estacionamiento PKE y PKM
• Incluye tarjeta 009SMA

001-DIR-10 Fotocelda de seguridad CAME con alcance de hasta 10 metros.

10-MATRIX-IIS1224 Sensor de masa de un canal.

SYS-LM6 Lazo magnético para detección de vehículos.

XBSSW01 o XBSSW02 Botonera triple de uso rudo para aplicaciones de acceso vehicular.

001-DIR-DL Poste para fotocelda DIR de CAME.

001-AF-43S Receptor inalambrico de controles CAME

001-TOP-432EE Control remoto bicanal CAME

Requisitos de Cableado

• Alimentación 230V CA: 3G x 1.5 mm² (hasta 10m)
• Luz intermitente 24V AC/DC: 2 x 1 mm²
• Fotocélulas TX: 2 x 0.5 mm²
• Fotocélulas RX: 4 x 0.5 mm²
• Dispositivos de mando: n° x 0.5 mm²
• Antena: RG58 máximo 10 metros

Consideraciones de Instalación

• Para pasos útiles mayores a 3 metros, es obligatorio usar apoyo fijo para el mástil
• No instalar en lugares en subida o bajada (solo superficies horizontales)
• Montar dispositivo de desconexión omnipolar en la red de alimentación
• Utilizar cables tipo H05RN-F para exterior o H05VV-F para interior
• Los mandos fijos deben instalarse a altura mínima de 1.5 m del suelo

Garantía de la barrera 803BB-0120 es de un año contra defectos de fabricación.

Cualquier cambio en la longitud del brazo requiere de un rebalanceo del mecanismo.

Producto considerado como cuasi máquina según Directiva de Máquinas 2006/42/CE
