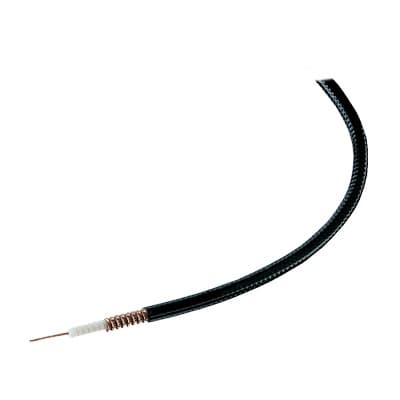

Cable Coaxial HELIAX de 1/4, Cobre Corrugado, Superflexible, Blindado, 50 Ohms

Características

Impedancia eléctrica de 50 ohmios estándar
Diámetro exterior compacto de 7.4 mm
Factor de velocidad del 84 % eficiente
Atenuación de 3.93 dB a 450 MHz
Blindaje de cobre corrugado sólido al 100 %
Resistencia a múltiples dobleces con radio de 25.4 mm
ver más

Modelo: FSJ-150A

Marca: ANDREW / COMMSCOPE

Q 162.23

Precio sujeto a cambios.

Solicitar cotización

Descargas

Hoja técnica

Equipos Relacionados

TRAM BROWNING1486

Antena base UHF, fibra de vidrio ajustable, rango de frecuencia 406 - 512 MHz

Q 2,559.00

Ver producto

ANDREW / COMMSCOPE221-213

Juego de Impermeabilizante para Intemperie para Empalmes y Conectores

Q 455.38

Ver producto

ANDREW / COMMSCOPE78-EZNF

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Q 743.10

Ver producto

ANDREW / COMMSCOPELDF4-50A

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Q 222.62

Ver producto

HUSTLERLMG-150

Antena Móvil VHF, Resistente a la corrosión, 3 dB de ganancia, 148-174 MHz.

Q 749.08

Ver producto

RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 72.52

Ver producto

RF INDUSTRIES,LTDRFU-621

Adaptador en Línea de Conector Mini UHF Macho a UHF Hembra (SO-239), Níquel/ Oro/ Teflón.

Q 139.80

Ver producto

ANDREW / COMMSCOPEF1TNM-HC

Conector N Macho para cable FSJ1-50A

Q 541.64

Ver producto

SYSCOM TOWERSKTZ-30E-030

Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 20,487.55

Ver producto

TOTAL GROUNDANTIOX

Aerosol Protector Antioxidante para Uniones Eléctricas.

Q 1,149.83

Ver producto

PRECISIONPST-H020-02

Juego de 51 Piezas de Desarmador de Precisión con Puntas con Extensor (CR-V).

Q 355.56

Ver producto

Especificaciones

Características principales

Impedancia eléctrica estándar de 50 ohmios
Diámetro exterior compacto de 7.4 mm
Factor de velocidad eficiente del 84 %
Atenuación UHF 450 MHz: 3.93 dB a 30 m
Blindaje 100 % cobre corrugado sólido

Especificaciones eléctricas

Impedancia: 50 Ω ±1 Ω
Capacitancia: 79.4 pF/m
Resistencia CC: 9.843 Ω/km (conductor interno)
Resistencia CC: 6.562 Ω/km (conductor externo)
Tensión de prueba: 1600 V
Inductancia: 0.200 µH/m
Resistencia de aislamiento: 100000 MΩ·km
Factor de velocidad: 82 %
Banda de frecuencia: 1 – 18000 MHz

Especificaciones mecánicas

Radio de curvatura: 25.4 mm (múltiples dobleces)
Resistencia a aplastamiento: 100 lb/in
Resistencia a tracción: 68 kg
Momento de torsión: 1.1 N·m
Número de dobleces: Mínimo 15

Especificaciones físicas

Diámetro exterior: 7.366 mm
Diámetro conductor interno: 1.905 mm
Peso: 0.07 kg/m
Material del dieléctrico: Polietileno espumado
Blindaje: Cobre corrugado sólido 100 %
Material del conductor interno: Aluminio cubierto de cobre
Jacket: Polietileno negro

Atenuación típica (a 20°C)

Frecuencia (MHz)	Atenuación (dB/100m)
0.5	0.407
1	0.577
1.5	0.707
2	0.816
10	1.833
20	2.6
30	3.192
450	12.817
500	13.545
800	17.362
1000	19.556
2000	28.455
3000	35.602

Potencia promedio (a 40°C)

Frecuencia (MHz)	Potencia (kW)
0.5	6.4
1	6.4
1.5	6.4
2	6.4
10	3.99
20	2.81
30	2.29
450	0.57
500	0.54
800	0.42
1000	0.37
2000	0.26
3000	0.21

VSWR / Return Loss

Banda de Frecuencia	VSWR	Return Loss (dB)
680–960 MHz	1.2	20.80
1700–2200 MHz	1.2	20.80
2200–2700 MHz	1.43	15.00

Condiciones ambientales

Instalación: -40°C a +60°C
Operación: -55°C a +85°C
Almacenamiento: -70°C a +85°C

Certificaciones

UL/ETL Compliant
RoHS 2011/65/EU Compliant
China RoHS SJ/T 11364-2006
ISO 9001:2008

Nota: Todos los valores son típicos a menos que se indique lo contrario. Las especificaciones están sujetas a cambio sin previo aviso.
