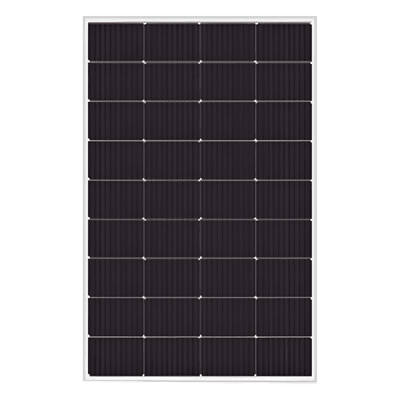

Modulo Solar, 180 W, 12 Vcc, Monocristalino, 36 Celdas grado A

Especificaciones

Módulos ALEBRIJE Nueva Tecnologia

Encapsuladas en EVA transparente y vidrio templado de 3.2 mm Templado. La parte posterior del módulo está protegida con una hoja de TEDLAR resistente a los rayos UV. Los laminados están montados en un marco de aluminio anodizado, asegurando una máxima protección.

Aplicaciones:

Estaciones repetidoras de radiocomunicación
Electrificación en zonas rurales
Sistemas de comunicación en emergencias
Alimentación de equipos médicos en zonas rurales
Sistemas de bombeo de agua
Luces de obstrucción para tráfico aéreo
Sistemas de protección catódica
Señalización de vías ferroviarias

Garantía

Contra defectos de fabricación y 40 años de vida útil.

Mantenimiento

Los paneles solares son equipos de muy bajo o nulo mantenimiento. No se recomienda destapar la caja de diodos estos se encuentran sellados; si es extricatamente necesario hacerlo, siga los siguientes pasos:

Con un desarmador de paleta de punta fina, saque en sentido contrario la punta de los broches plásticos y con cuidado retire la tapa de arriba hacia abajo como se muestra en el video:

Especificaciones Técnicas

Potencia máxima: 180 W (±3%)
Voltaje: 20.2 V (±3%)
Amperaje: 8.91 A (±3%)
Voltaje a circuito abierto (Voc): 24 V (±3%)
Corriente a corto circuito (Isc): 9.69 A (±3%)
Dimensiones: 1200 x 765 x 30 mm
Peso: 10.3 kg
Temperatura ambiente: -40 a 85 ºC
Máximo voltaje del sistema: 1000 V

Recomendaciones y comentarios de garantía

Cualquier reclamo de este producto debe hacerse dentro del periodo de garantía con la factura del mismo.
El numero de serie de equipo debe ser visible, al igual que la etiqueta posterior.
Si al modulo se le cortan los conectores MC-4 el módulo pierde su garantía instantáneamente.
No instale cuando algún objeto en algún punto del día le genere sombra, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
No mezcle los módulos de diferentes potencias en el mismo controlador o inversor, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
Se recomienda que utilice la pinza ponchadora EP-MC4 cuando pliegue los conectores EPL01 al cable que usará para conectar su módulo al inversor o controlador.

Nota: Las especificaciones eléctricas se indican bajo una irradiancia de 1000 W/m² y temperatura de 25 ºC.

Comentario de instalación

Para evitar daños en la conexión del cable del modulo, debe poner chinchos (cobatas plásticas) en el cable al momento de instalarlo para que estos no queden sueltos, el peso del cable, el viento, puede dañar la caja de diodos
