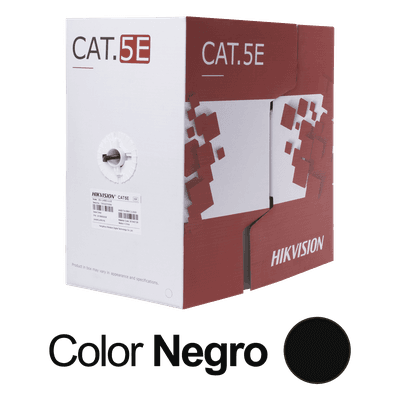

Modelo: DS-1LN5EO-UU/E
Marca: HIKVISION
El par trenzado balanceado sirve para anular o disminuir las interferencias, mejorando la transmisión de datos. Para las telecomunicaciones implica una ventaja técnica, porque mantiene la calidad del envío y recepción de datos o reduce al máximo las interferencias. Para esto se usa el trenzado de los pares, decreciendo la diafonía y aumentando la potencia.
| Frecuencia (MHz) | RL ≥ dB | ATT ≤ dB | NEXT ≥ dB | Delay ≤ ns |
|---|---|---|---|---|
| 1 | 20.0 | 2.0 | 65.3 | 45.0 |
| 4 | 23.0 | 4.0 | 56.3 | 45.0 |
| 8 | 24.5 | 5.8 | 51.8 | 45.0 |
| 10 | 25.0 | 6.5 | 50.3 | 45.0 |
| 16 | 25.0 | 8.2 | 47.2 | 45.0 |
| 20 | 25.0 | 9.3 | 45.8 | 45.0 |
| 25 | 24.3 | 10.4 | 44.3 | 45.0 |
| 31.25 | 23.6 | 11.7 | 42.9 | 45.0 |
| 62.5 | 21.5 | 17.0 | 38.4 | 45.0 |
| 100 | 20.1 | 22.0 | 35.3 | 45.0 |
RL: Return Loss (Pérdida de retorno) | ATT: Atenuación | NEXT: Near-End Crosstalk (Diafonía en extremo cercano)
| Frecuencia (MHz) | PSNEXT ≥ dB | ELFEXT ≥ dB | PSELFEXT ≥ dB |
|---|---|---|---|
| 1 | 62.3 | 63.8 | 60.8 |
| 4 | 53.3 | 52.0 | 49.0 |
| 8 | 48.8 | 45.9 | 42.9 |
| 10 | 47.3 | 44.0 | 41.0 |
| 16 | 44.2 | 39.9 | 36.9 |
| 20 | 42.8 | 38.0 | 35.0 |
| 25 | 41.3 | 36.0 | 33.0 |
| 31.25 | 39.9 | 34.1 | 31.1 |
| 62.5 | 35.4 | 28.1 | 25.1 |
| 100 | 32.3 | 24.0 | 21.0 |
PSNEXT: Power Sum NEXT (Diafonía en extremo cercano de suma de potencia) | ELFEXT: Equal Level FEXT (Diafonía en extremo lejano de nivel igual) | PSELFEXT: Power Sum ELFEXT
