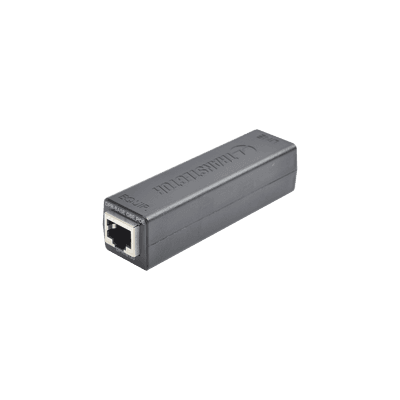

La serie DPR Transtector provee una amplia gama de protección para líneas de datos para protocolos punto-a-punto, Wi-Fi, WISP, red de retorno y aplicaciones de terminales PoE (con suministro eléctrico a través de Ethernet). La familia de productos DPR ofrece tubos de gas, SASD (análisis y diseño estructurados) y opciones de tecnología híbrida con protección contra sobretensiones comercial, económica y superior para velocidades de datos de hasta 1 Gb/s.
Características principales
- Puertos Gigabits
- Protección hasta PoE (15W)
- Modos de protección: L-G y S-G
- Impedancia: 100 Ω
- Tecnología: TGD
- Corriente máxima 300 mA
- Tiempo de respuesta de supresión < 75 ns
- Rango de temperatura: -40° a 75°C
- Garantía 1 año
- Capacitancia diferencial: 5 pF
- Capacitancia común: 5 pF
- Impedancia en serie (datos): 1 Ω
- Tecnología de protección contra sobretensiones: GDT (tubo de gas)
- Corriente de sobretensión 10/1000µs L-G: 100 A
- Corriente de sobretensión 8/20µs L-G: 1 kA
- Corriente de sobretensión 8/20µs L-L: 1 kA
- Corriente de sobretensión 8/20µs S-G: 20 kA
Beneficios
- Fácil instalación
- Pines protegidos (1,2), (3,6), (4,5), (7,8)
- Peso: 453.59 g
- Montaje en DIN, rack y pared
- RJ45 blindado
- Certificado UL 497B (EN/IEC 60950-1)
- Compatible Cat5, Cat5e, Cat6
- Certificaciones adicionales: CE, RoHS, ANSI
- Hardware de instalación incluido: clip de tierra, tornillo Phillips 4-40, arandela de seguridad split #4
- Cables compatibles: Cat5/5e UTP/STP, Cat6/6A STP
- Voltaje DC nominal (datos): 48-60 Vdc
Aplicaciones
- Enlaces inalámbricos
- WISP/ISP
- Videovigilancia IP
- Centros de datos
- Estaciones base de telecomunicaciones
- Líneas de control y bucles de detección
- Redes de petróleo y gas
- Enlaces punto-a-punto
Nota* La puesta a tierra se hace mediante el CHASIS hasta 16 protectores de la serie DPR
Escenario típico de instalación de protectores contra descargas
Especificaciones dimensionales
- Altura: 0.94 in [23.88 mm]
- Ancho: 0.97 in [24.64 mm]
- Profundidad: 3.67 in [93.22 mm]
- Temperatura de almacenamiento: -40° a +75°C
