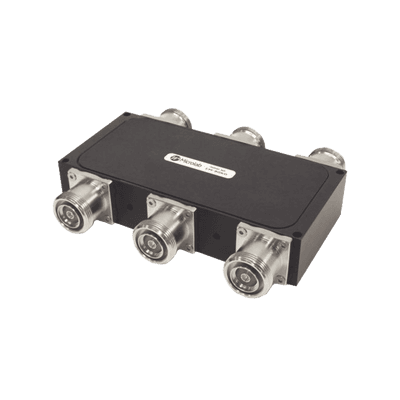

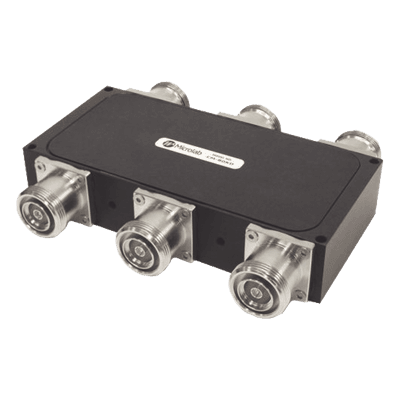

Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68

Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68
Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68

Características

  • Combinador híbrido 3x3 para aplicaciones DAS
  • 3 entradas y 3 salidas simultáneas
  • Aislamiento hasta 25 dB, bajo VSWR
  • Potencia 150W por entrada continuo
  • PIM extremadamente bajo -161 dBc
  • Conectores 4.3-10 IP68 resistente a intemperie
  • ver más

Modelo: CM-80KE

Marca: MICROLAB

Q 17,488.91

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

cm-80ke

Especificaciones

Descripción

Un combinador híbrido 3×3 es una red que combina hasta tres entradas.

En las aplicaciones DAS, las tres salidas se pueden usar para alimentar diferentes cables, proporcionando esencialmente una combinación sin pérdidas.

Todos los puertos no utilizados deben tener una terminación de 50 W con la potencia nominal adecuada.

Esta red es un bloque de construcción importante en las cajas de combinación que se utilizan en el DAS interno del host neutral.

Este modelo está diseñado específicamente para su uso en entornos exteriores hostiles.

Características

  • Conecta 3 entradas a 3 salidas
  • Calificado para sal/niebla al aire libre
  • Aislamiento de hasta 25 dB, bajo VSWR
  • 150W/Entrada Continuo Promedio. Energía
  • PIM bajo especificado -161 dBc
  • Solo 4,8 dB de pérdida acoplada/canal
  • Bandas inalámbricas bajas y altas
  • Práctico espacio entre conectores

Especificaciones

Frecuencia
  • 617-694 MHz
  • 694-800 MHz
  • 800 – 2500 MHz
  • 2500 – 2700 MHz
Acoplamiento
  • 5,0 ± 1,7 dB a 617-694 MHz
  • 5,0 ± 1,3 dB a 694-800 MHz
  • 5,0 ± 1,0 dB a 800-2500 MHz
  • 5,0 ± 1,3 dB a 2500-2700 MHz
Energía
  • 150W
VSWR
  • <1,20:1 a 617-694 MHz
  • <1,20:1 a 694-800 MHz
  • <1,20:1 a 800-2500 MHz
  • <1,25:1 a 2500-2700 MHz
Aislamiento
  • >25 dB a 617-694 MHz
  • >25dB @694-800MHz
  • >25 dB a 800-2500 MHz
  • >23 dB a 2500-2700 MHz
PIM
  • -161 dBc (prueba de 2 tonos a +43 dBm)
Conectores
  • 4.3-10
Protección de ingreso
  • IP68
Peso
  • 4,5 libras (2,0 kg)
