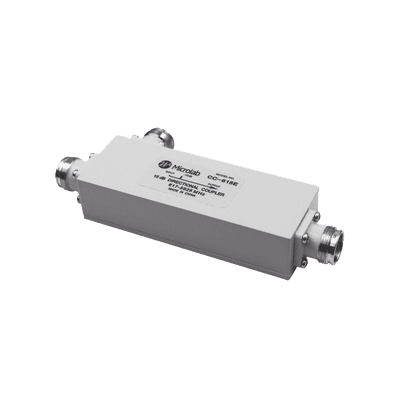

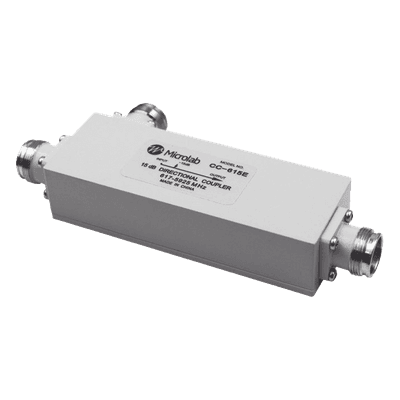

Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP67

Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP67
Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP67Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP67

Características

  • Banda ultra ancha 617-5925 MHz
  • Acoplamiento 15 dB con alta precisión
  • Potencia 300 W promedio, 1 kW pico
  • PIM bajo de -161 dBc
  • Conectores 4.3-10 tipo F
  • Protección IP67 para uso exterior
  • ver más

Modelo: CC-615E

Marca: MICROLAB

Q 4,402.39

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

CC615E

Especificaciones

Descripción

La serie CC-6xxE está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

  • Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
  • Potencia de línea principal promedio de 300 W
  • Pérdida mínima de inserción de RF y alta directividad
  • PIM bajo garantizado
  • 4.3-10 Conectores
  • Clasificación IP67
  • Cumple con RoHS

Especificaciones

RF
  • Frecuencia: 617 a 5925 MHz
  • Pérdida disipativa: 0,3 dB máx
  • Impedancia: 50 Ω nominal
  • Retardo de grupo: 1,2 ns típ.
Rango de frecuencia
  • Directividad: 20 dB min para 617-2700MHz
  • 18 dB min para 2700-4900MHz
  • 17 dB min para 4900-5925MHz
Desempeño
  • VSWR: 1.20:1 max para 617-3800MHz
  • 1.30:1 max para 3800-5925MHz
  • PIM: -161 dBc (-118 dBm) mín.
  • Potencia nominal: 300 W promedio, 1 kW pk
Mecánicas
  • Entorno: -40 °C a +75 °C, IP67
  • Acabado de la carcasa: Pintado
  • Conectores: 4,3-10 (f), brida triplaca de 4 orificios
  • Peso: 0,9 lb (0,41 kg)
  • Dimensiones:
    5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
    [140,5 x 41,6 x 28 mm]
    10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
