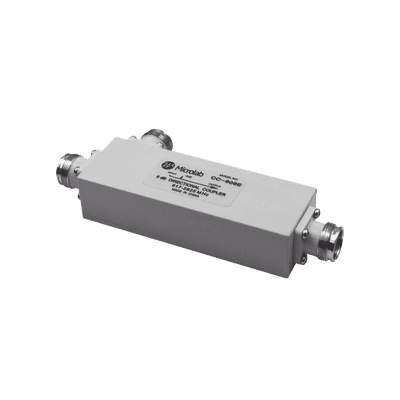

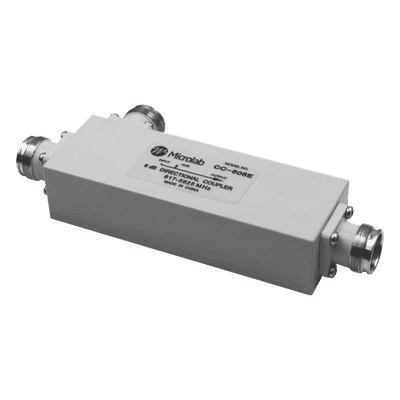

Acoplador direccional 8dB 617-5925MHz 300W-161dBc 4.3-10 IP67

Acoplador direccional 8dB 617-5925MHz 300W-161dBc 4.3-10 IP67
Acoplador direccional 8dB 617-5925MHz 300W-161dBc 4.3-10 IP67Acoplador direccional 8dB 617-5925MHz 300W-161dBc 4.3-10 IP67

Características

  • Banda ultra ancha 617-5925 MHz para 5G
  • Acoplamiento preciso de 8 dB
  • Alta potencia 300 W promedio, 1 kW pico
  • Baja pérdida de inserción RF 0.3 dB
  • Conectores 4.3-10 IP67 resistentes al agua
  • PIM bajo -161 dBc para señal limpia
  • ver más

Modelo: CC-608E

Marca: MICROLAB

Q 4,402.39

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

cc608E

Especificaciones

Descripción

La serie CC-6xx está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

  • Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
  • Potencia de línea principal promedio de 300 W
  • Pérdida mínima de inserción de RF y alta directividad
  • PIM bajo garantizado
  • 4.3-10 Conectores
  • Clasificación IP67
  • Queja RoHS
Especificaciones
  • Frecuencia: 617 a 5925 MHz
  • Directividad: 20 dB min para 617-2700MHz
    18 dB min para 2700-4900MHz
    17 dB min para 4900-5925MHz
  • VSWR: 1.20:1 max para 617-3800MHz
    1.30:1 max para 3800-5925MHz
  • PIM: -161 dBc (-118 dBm) mín.
  • Potencia nominal: 300 W promedio, 1 kW pk*
  • Pérdida disipativa: 0,3 dB máx
  • Impedancia: 50 Ω nominal
  • Retardo de grupo: 1,2 ns típ.
  • Entorno: -40 °C a +75 °C, IP67
  • Acabado de la carcasa: Pintado
  • Conectores: 4,3-10 (f), brida triplaca de 4 orificios
  • Peso: 0,9 lb (0,41 kg)
  • Dimensiones:
    5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
    [140,5 x 41,6 x 28 mm]
    10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
