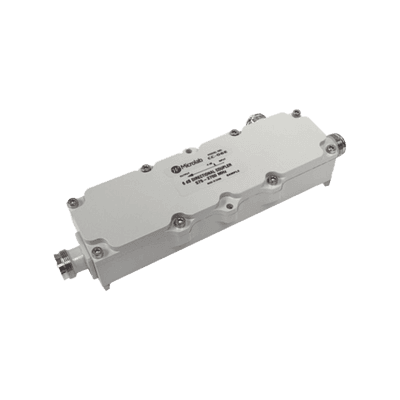

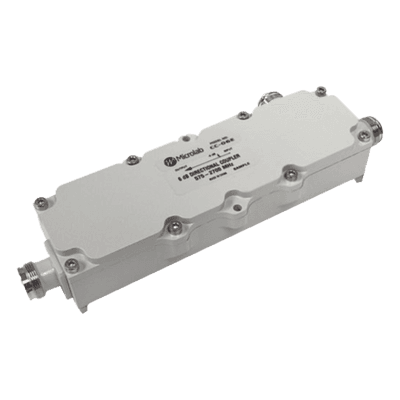

Acoplador direccional 15dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Acoplador direccional 15dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67
Acoplador direccional 15dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67Acoplador direccional 15dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Características

  • Rango de frecuencia 575-2700 MHz amplio
  • Acoplamiento 15 dB con pérdida 0.14 dB
  • Potencia promedio 300 W, pico 1 kW
  • Directividad mínima 20 dB, VSWR 1.25:1
  • PIM -161 dBc (-118 dBm) garantizado
  • Conector 4.3-10 (f) triplaca IP67
  • ver más

Modelo: CC-15E

Marca: MICROLAB

Q 3,528.35

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

cc15e

Especificaciones

Descripción

La serie CC-xx es un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea valiosa para optimizar la distribución de la señal requerida en una red de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

  • Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
  • Respuesta plana de 575 a 2700 MHz
  • PIM bajo garantizado
  • Potencia media de 300 vatios
  • Disponible en 4.3-10
  • RoHS

Especificaciones

Especificaciones técnicas
  • Frecuencia: 575-2700 MHz
  • Acoplamiento: 15dB
  • Pérdida acoplada: 0,14 dB máx.
  • Energía: 300 W promedio, paquete de 1 kW
Especificaciones adicionales
  • Directividad: 20 dB mín.
  • VSWR: 1,25:1 máx.
  • PIM: -161 dBc (-118 dBm) mín.
  • Conectores: Brida de 4 orificios 4.3-10(f) Triplaca
Características físicas
  • Protección de ingreso: IP67
  • Peso: 1,6 libras (0,73 kg) nominal
  • Prueba: -161 dBc (-118 dBm) mín.
  • Condiciones: Prueba con 2x 1900MHz, +43 dBm tonos @ ambiente
