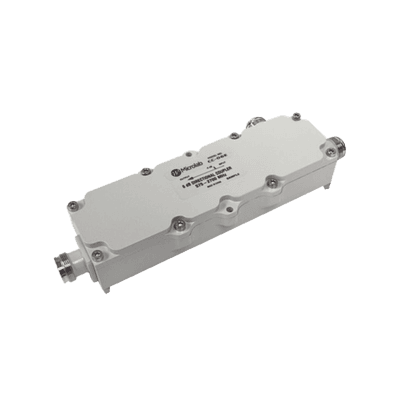

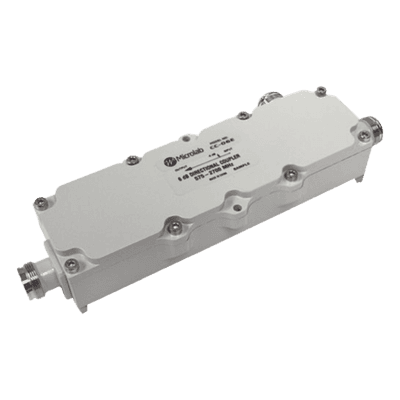

Acoplador direccional 10dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Acoplador direccional 10dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67
Acoplador direccional 10dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67Acoplador direccional 10dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Características

  • Rango de frecuencia 575-2700 MHz para aplicaciones multibanda
  • Acoplamiento de 10 dB con pérdida mínima 0.45 dB
  • Potencia promedio 300 W y soporta 1 kW de pico
  • Directividad 20 dB mínima para señal precisa
  • PIM extremadamente bajo -161 dBc para señal limpia
  • Conector 4.3-10 (hembra) con protección IP67
  • ver más

Modelo: CC-10E

Marca: MICROLAB

Q 3,528.35

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

cc10e

Especificaciones

Características

  • La serie CC-xx es un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz.
  • Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima.
  • La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea valiosa para optimizar la distribución de la señal requerida en una red de acceso de radio de distribuidor pasivo (D-RAN).
  • El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas.
  • Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características principales

  • Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
  • Respuesta plana de 575 a 2700 MHz
  • PIM bajo garantizado
  • Potencia media de 300 vatios
  • Disponible en 4.3-10
  • RoHS
Especificaciones
  • Frecuencia: 575-2700 MHz
  • Acoplamiento: 10dB
  • Pérdida acoplada: 0,45dB máx.
  • Energía: 300 W promedio, paquete de 1 kW
  • Directividad: 20 dB mín.
  • VSWR: 1,25:1 máx.
  • PIM: -161 dBc (-118 dBm) mín.
  • Conectores: Brida de 4 orificios 4.3-10(f) Triplaca
  • Protección de ingreso: IP67
  • Peso: 1,6 libras (0,73 kg) nominal
