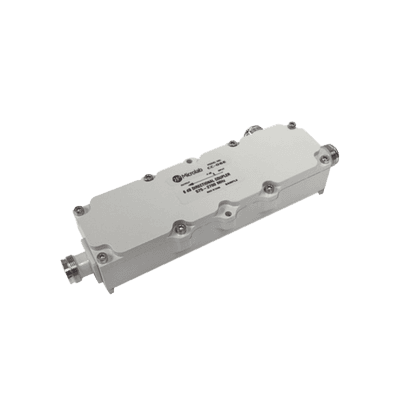

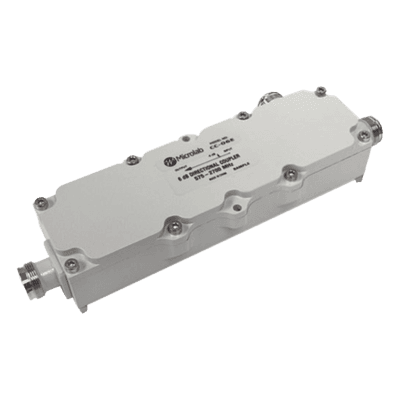

Acoplador direccional 5dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Acoplador direccional 5dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67
Acoplador direccional 5dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67Acoplador direccional 5dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

Características

  • Rango de frecuencia 575-2700 MHz ultra amplio
  • Acoplamiento preciso de 5 dB
  • Alta directividad mínima 20 dB
  • Potencia promedio 300 W resistente
  • PIM extremadamente bajo -161 dBc
  • Protección IP67 para condiciones extremas
  • ver más

Modelo: CC-05E

Marca: MICROLAB

Q 3,528.35

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

CC-05E

Especificaciones

La serie CC-xx es un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea valiosa para optimizar la distribución de la señal requerida en una red de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

  • Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
  • Respuesta plana de 575 a 2700 MHz
  • PIM bajo garantizado
  • Potencia media de 300 Watts
  • Disponible en 4.3-10
  • RoHS

Especificaciones

Especificaciones eléctricas
  • Frecuencia: 575-2700 MHz
  • Acoplamiento: 5dB
  • Pérdida acoplada: 1,65 dB máx.
  • Directividad: 20 dB mín.
  • VSWR: 1,25:1 máx.
Especificaciones mecánicas
  • Energía: 300 W promedio, paquete de 1 kW
  • PIM: -161 dBc (-118 dBm) mín.
  • Conectores: Brida de 4 orificios 4.3-10(f) Triplaca
  • Protección de ingreso: IP67
  • Peso: 1,6 libras (0,73 kg) nominal

(Prueba con 2x 1900MHz, +43 dBm tonos @ ambiente)
