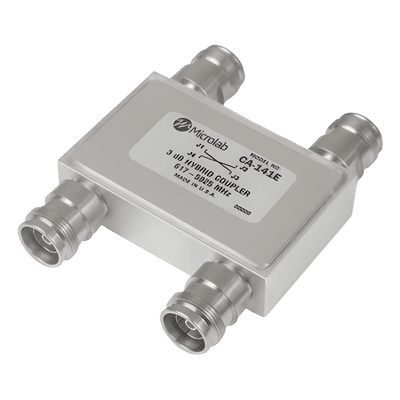

Acoplador hibrido 2x2 617-5925MHz 100W -161dBc 4.3 -10 IP67

Acoplador hibrido 2x2 617-5925MHz 100W -161dBc 4.3 -10 IP67
Acoplador hibrido 2x2 617-5925MHz 100W -161dBc 4.3 -10 IP67Acoplador hibrido 2x2 617-5925MHz 100W -161dBc 4.3 -10 IP67

Características

  • Banda ultraancha 617-5925 MHz para UWB
  • Aislamiento de 25 dB (617-2700 MHz)
  • Bajo PIM -161 dBc garantizado
  • Potencia de 100W por entrada hasta 2.6 GHz
  • Conectores 4.3-10 F de alta precisión
  • Protección IP67 para uso en exteriores
  • ver más

Modelo: CA-141E

Marca: MICROLAB

Q 9,316.20

Precio sujeto a cambios.
Solicitar cotización
MICROLAB

Descargas

ca-141

Especificaciones

Descripción

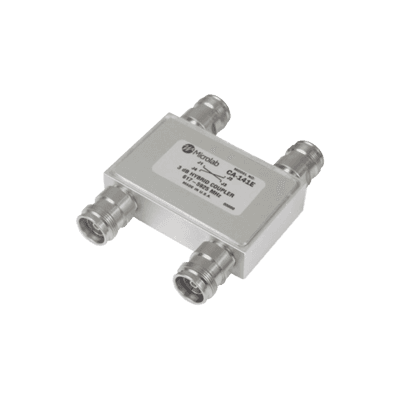

El acoplador híbrido CA-141E de Microlab ha sido diseñado para implementaciones UWB que requieren combinar señales en la banda de 617 a 5925 MHz.

Se usa más comúnmente para combinar dos operadores inalámbricos en la banda operativa en un solo cable de distribución o alimentación de antena.

Esto requiere la terminación de un puerto de salida y da como resultado una pérdida de 3 dB en cada señal de entrada.

En situaciones donde se requieren dos alimentaciones similares, se pueden usar ambas salidas, eliminando la necesidad de una terminación y la pérdida de 3 dB.

Para terminaciones de bajo PIM, consulte la serie Microlab TK

Características
  • Banda ultraancha para admitir aplicaciones UWB Small Cell y D-RAN
  • PIM bajo garantizado
  • Alto aislamiento y bajo VSWR
  • Potencia media continua de 100 vatios por entrada hasta 2,6 GHz
  • Clasificación IP67
  • RoHS
Especificaciones
  • Frecuencia: 617 – 5925 MHz
  • Acoplamiento: 3dB
  • Energía: 100W promedio hasta 2,6 GHz
  • VSWR: 1,20:1 min. @ 617 – 2700 MHz
  • 1,30:1 min. @ 2700 – 5925 MHz
  • Aislamiento: 25 dB mín. @ 617-2700 MHz
  • 18dB mín. @ 2700 – 5925 MHz
  • PIM: -161 dBc (-118 dBm) mín. (prueba con 2 tonos de +43 dBm)
  • Conectores: 4.3-10 f
  • Protección de ingreso: IP67
  • Peso: 0,75 libras (340,2 g)
