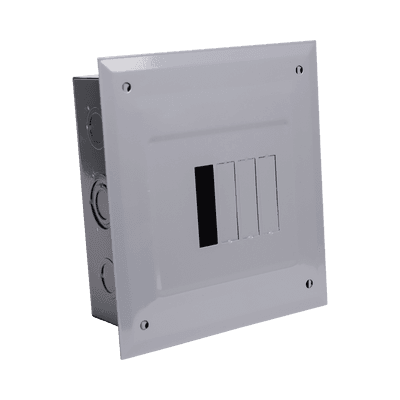

Centro de Carga para Empotrar, 04 Polos, 100 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz

Centro de Carga para Empotrar, 04 Polos, 100 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz
Centro de Carga para Empotrar, 04 Polos, 100 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz

Características

  • Uso residencial y comercial ligero ideal
  • Distribución eléctrica segura y versátil aplicada
  • Conectores OPRESEOR simplifican conexiones seguras
  • Voltaje de operación de 120/240 VCA
  • Corriente nominal de 100A con 10kA capacidad interruptiva
  • ver más

Modelo: C2Q04E

Marca: CHINT

Q 232.57

Precio sujeto a cambios.
Solicitar cotización
CHINT

Descargas

Ficha Tecnica_C2Q

Especificaciones

Los centros de carga C2Q son la solución para sistemas de distribución eléctrica en hogares y aplicaciones comerciales ligeras.

Características:

Características técnicas
  • Uso residencial y comercial ligero
  • Distribución eléctrica segura y versátil
  • Conectores tipo oprseor para conexión más sencilla y segura
  • Sistema de zapatas con opresores para facilitar el cableado de alimentación principal
  • Certificado bajo NOM003SCFI2014 y NMX-J-515-ANCE 2014
  • Color: Gris

Datos Técnicos:

Especificaciones eléctricas
  • Voltaje de operación: 120/240 VCA
  • Corriente nominal: 100 A
  • Configuración: 1 Fase, 3 Hilos
  • Capacidad interruptiva: 10kA
  • Frecuencia: CA 50/60Hz
  • Conexiones: Aluminio estañado
Dimensiones físicas
  • Caja (Largo × Alto × Profundo): 165 × 185 × 75 mm
  • Tapa (Largo × Alto): 190 × 210 mm
  • Configuración de polos: 4 polos
  • Capacidad de interruptores: Hasta 4 interruptores de 1 polo

Configuración de distribución:

El modelo C2Q04E está diseñado para distribuir la alimentación principal a circuitos derivados donde se instalan interruptores B2Q. Su configuración de 4 polos permite la instalación de hasta 4 interruptores de 1 polo para circuitos individuales.

El diagrama eléctrico muestra distribución con 4 interruptores de 1 polo, proporcionando flexibilidad en la asignación de circuitos para aplicaciones residenciales y comerciales ligeras.
