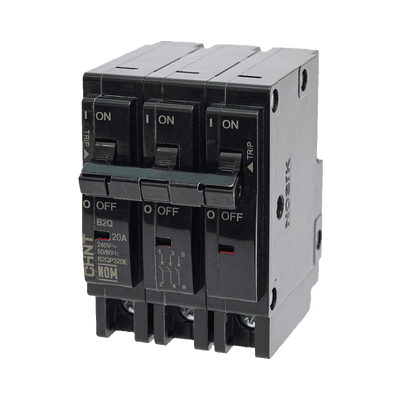

MCB - Interruptor Termomagnético Enchufable, Serie: B2Q, 3P, 40A, 240V (SKU:1002299)

Especificaciones

Los dispositivos B2Q son capaces de suspender el paso de la corriente eléctrica en un circuito al detectar una sobre carga (parte térmica) o una sobretensión (parte magnética)

Características

Protección de circuitos derivados contra cortocircuitos y sobrevargas
Uso en aplicaciones comerciales e industriales como:

Circuitos de control de motores
Equipos de calefacción, ventilación, acondicionamiento de aire y refrigeración
(HVACR) (internos/externos)
Fuentes de alimentación
Instrumentación de control
Fuentes de alimentación ininterrumpida (UPS)
Acondicionadores de energía

Datos Técnicos

Voltaje de operación: 240 VCA
Corriente nominal: 40A
Configuración: 3 polos
Capacidad interruptiva: 10kA
Montaje: Enchufable
Bandera indicadora de estado
Tornillos cautivos
Temperatura de funcionamiento: -30 a 70°C
Capacidad interruptiva de servicio (Ics): 5kA
Norma de conformidad: NOM-003-SCFI-2014 (NMX-J-538/2-ANCE-2005)
Certificaciones: CE, NOM
Tipo de disparo por sobrecorriente: Termomagnético con retardo inverso
Vida útil eléctrica: 1500 operaciones
Vida útil mecánica: 8500 operaciones
Grado de protección: III
Calibre de cable AWG (mm²): 2.5-25
Tensión de aislamiento nominal: 690 VCA
Tensión de resistencia al impulso: 6 kV
Grado de contaminación: III
Categoría de sobretensión: III
Altitud máxima de operación: 2000 m
Condiciones atmosféricas: +20°C con humedad relativa ≤90%, +40°C con humedad relativa ≤50%
Ancho del dispositivo: 0.75 in (19 mm)
