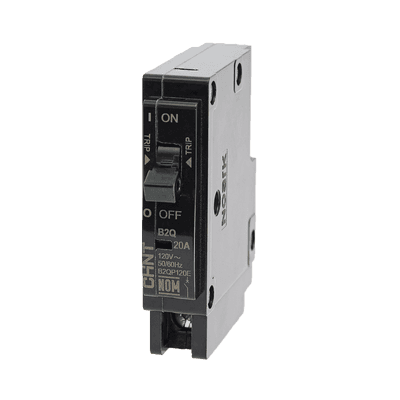

Interruptor Termomagnético Enchufable, Serie: B2Q, 1P, 20A, 120/240V (SKU:1002263)

Especificaciones

Los dispositivos B2Q son capaces de suspender el paso de la corriente eléctrica en un circuito al detectar una sobre carga (parte térmica) o una sobretensión (parte magnética)

Características

Protección de circuitos derivados contra cortocircuitos y sobrevargas
Uso en aplicaciones comerciales e industriales como:
- Circuitos de control de motores
- Equipos de calefacción, ventilación, acondicionamiento de aire y refrigeración
- (HVACR) (internos/externos)
- Fuentes de alimentación
- Instrumentación de control
- Fuentes de alimentación ininterrumpida (UPS)
- Acondicionadores de energía
Cumple con norma IEC 60947-2 para interruptores de baja tensión
Certificaciones CE y NOM para cumplimiento normativo internacional y nacional
Tipo de disparo termomagnético con retardo inverso para protección óptima

Datos Técnicos

Voltaje de operación: 120/240 VCA
Corriente nominal: 20 A
Configuración: 1 polo
Capacidad interruptiva: 10kA
Montaje: Enchufable
Bandera indicadora de estado
Tornillos cautivos
Temperatura de funcionamiento: -30 a 70°C
Capacidad interruptiva de servicio (Ics): 5kA
Vida útil eléctrica: 1500 operaciones
Vida útil mecánica: 8500 operaciones
Grado de protección: III
Calibre de cable compatible: 2.5-25 AWG (mm²)
Tensión de aislamiento nominal: 690 VCA
Grado de contaminación: III
Categoría de sobretensión: III
Altitud máxima de operación: 2000 m
Dimensiones: 19 mm de ancho (0.75 in)

Condiciones de Operación

Humedad relativa a +20°C: ≤90%
Humedad relativa a +40°C: ≤50%
Normativa de conformidad: NOM-003-SCFI-2014 (NMX-J-538/2-ANCE-2005)
Compatibilidad RoHS: Cumple con directiva RoHS
Tensión de resistencia al impulso: 6 kV
