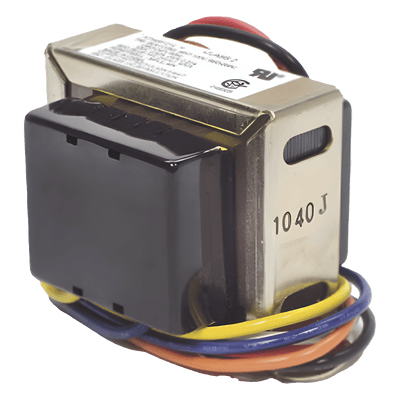

El transformador AT140B1214/U es un transformador universal de propósito general de 40 VA que convierte una alimentación primaria de 120, 208 o 240 VAC en una salida secundaria de 24 VAC, utilizada para alimentar circuitos de control en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Forma parte de la familia de transformadores universales AT120A/AT140A/AT150A/AT175A de Resideo, que ofrece capacidades de 20 a 75 VA. Se instala en gabinetes o cajas de conexiones eléctricas mediante placa de montaje o a través de una perforación estándar, y cumple con los estándares NEC Clase 2 y UL 1585.

Características principales

• Transformador de propósito general de 40 VA para circuitos de control de 24 VAC
• Primario multi-voltaje: 120, 208 o 240 VAC, con cables de 229 mm codificados por color
• Secundario de 24 VAC con conexión a terminales de tornillo
• Cumple con NEC Clase 2 (seco) y el estándar UL 1585
• Montaje en placa (en el borde primario o en las laminaciones) o mediante perforación de 7/8 pulgada
• Rango de temperatura de operación de -29 °C a 41 °C
• Dimensiones compactas: 43 mm alto x 89 mm ancho x 44 mm profundo
