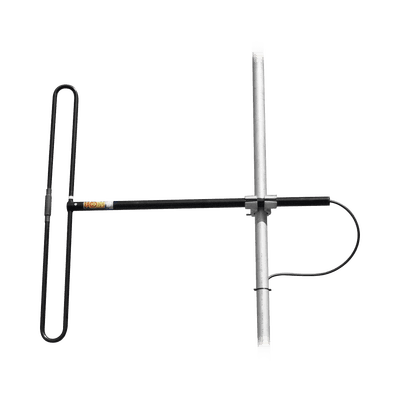

Antena Base Aerea de 1 Dipolo, 110-138 MHz, 1-2.5 dBd, 500 W, N Macho.
Características
- Frecuencia 110-138 MHz con ancho de banda 28 MHz
- Ganancia ajustable 1-2.5 dBi para patrones horizontales
- Potencia 500 W resistente a viento 241 km/h
- Conector N macho con impedancia 50 ohmios
- VSWR 1:1.5 o menor para eficiencia óptima
- Diseño montaje en mástil 1.5-2.5 pulgadas
- ver más
Modelo: ANT120D
Marca: TELEWAVE, INC
Q 19,081.08
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Generales
- Rango de Frecuencia: 110-138 MHz
- Dipolos: 1
- Ganancia: 1-2.5 dBd
- Ancho de Banda: 28 MHz
- Potencia: 500 Watts
- Impedancia: 50 Ohm
- VSWR: 1:1.5 o menor
- Apertura Vertical (3/8 onda): 78º
Características Físicas
- Conector: N Macho en cable de alimentación
- Protección a descargas: Aterrizaje en CD
- Resistencia al viento: 241 km/h
- Dimensiones (A x F): 1.14 x 1.14 m
- Peso (antena + abrazaderas): 3.178 kg
- Montaje: Incluye montaje (No incluye mástil)
Patrones Horizontales
- Espaciado Horizontal: 22' (1/4 onda), 2'9' (3/8 onda), 3'9' (1/2 onda)
- Medición: Desde la cara del mástil al centro del dipolo
- Importante: Los orificios de drenaje deben quedar en la parte inferior al instalar los elementos
Especificaciones del Mástil
- Longitud del mástil: 4'2'
- Extensión del mástil: 2'1'
- Tipo de mástil: 1.5' Schedule 40 Galvanized Pipe
- Abrazaderas: Funcionan correctamente con mástiles de 1.5 a 2.5' de diámetro
Ajustes del Dipolo
- Los dipolos de Telewave permiten ajustes en campo para diferentes patrones horizontales y valores de ganancia
- El espaciado horizontal entre el dipolo y el mástil de soporte controla este ajuste
- Los patrones disponibles son: Offset Circular, Cardioid y Bi-direccional
- Para soportes menores a 1.5' de diámetro, usar ANTS420 shims
Recomendaciones de Instalación
- Las longitudes mostradas son las mínimas aceptables para asegurar el control del patrón
- El mástil debe estar centrado con respecto al dipolo o array para prevenir inclinación del haz
- Se permiten mástiles más largos, siempre que se mantenga el centroado
- Para mástiles menores a 1.5' de diámetro, usar ANTS420 shims
Nota: Las características físicas de los dipolos grandes requieren un factor de corrección desde los valores calculados para el espaciado del mástil. Las dimensiones en las tablas incluyen esta corrección.
