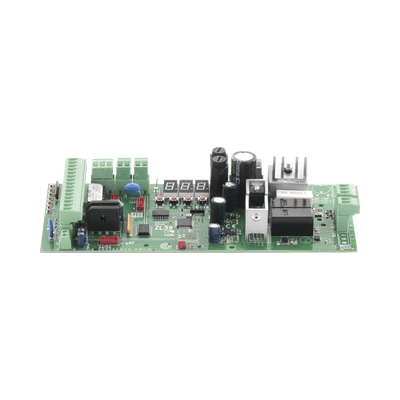

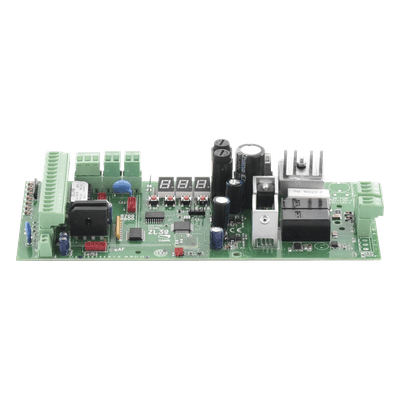

Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38

Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38
Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38Tarteja ZL39B / Compatible con Barreras CAME GT3750 y GARD 4 / Sustituto de la Tarjeta ZL38

Características

  • Compatibilidad con barreras CAME GT3750 y GARD 4
  • Reemplazo directo de tarjeta ZL38 sin modificaciones
  • Alimentación universal 120/230 V AC con fusibles ajustados
  • Conexión para antena con cable RG58 integrado
  • Protección térmica integrada en conexión Thermal24V
  • Selector de teclado y programación en placa
  • ver más

Modelo: 88003-0124

Marca: CAME

Q 3,415.68

Precio sujeto a cambios.
Solicitar cotización
CAME

Descargas

G3750ZL39Guia de Instalación para tarjeta ZL39B en GARD4Manual Tarjeta 88003-0124 (ZL39B)

Especificaciones

Características Principales

  • Modelo: ZL39B
  • Compatibilidad: Barreras CAME GT3750 y GARD 4
  • Reemplazo: Tarjeta ZL38
  • Alimentación: 120/230 V AC
  • Fusibles: 1,6 A (230V) / 3,15 A (120V)
  • Compatibilidad Baterías: No compatible con cargador de baterías
  • Uso Baterías: Requiere LB39 (no compatible con LB38)

Compatibilidad y Limitaciones

  • Funcionamiento Combinado: No compatible con ZL38
  • Funcionamiento: Solo compatible con automatizaciones con la misma tarjeta electrónica
  • Aplicaciones: Barreras G4040Z, G2080Z, G4000, G6000, G6500, G3750 y G3250
Conexiones Eléctricas
  • Posición Fusible: Siempre en el bornero
  • Tensión: 120/230 V AC
  • Conexión Motor: Bornero AF-CF
  • Protección Térmica: Conexión THERMAL24V 0
Capacidad de Contactos
  • Accesorios: 24V AC, máx. 40W
  • Lámpara Adicional: 24V AC, máx. 25W
  • Luz Intermitente: 24V AC, máx. 25W
  • Luz Indicadora: 24V AC, máx. 3W
Conexión de Dispositivos
  • Pulsador STOP: Contacto NC
  • Función SOLO ABRE: Contacto NA
  • Función APERTURA PARCIAL: Solo para modo combinado
  • Selector Teclado: Conexión en bornero 8
  • Antena: Conexión con cable RG58

Notas de Instalación

  • Seguridad: Desconectar tensión antes de intervenir
  • Programación: Teclas de programación en la tarjeta
  • Selector Transponder: Conexión en bornero 7
  • Memoria: Conector para tarjeta Memory Roll
  • Radiofrecuencia: Conector para tarjeta de radiofrecuencia con empalme

Identificación

  • Referencia: 880030124
  • Código Alternativo: FA01747-ES
  • Fecha Documento: 10/2021
  • Partes: 4 Borneros, 2 Fusibles, 19 Conexiones
