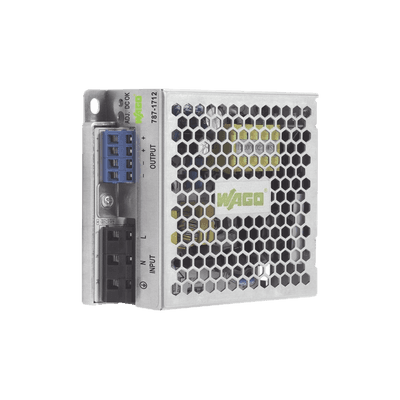

Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®

Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®
Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®Fuente de Alimentación Conmutada, Sincronización Primaria ECO, Monofásica, 24V DC 2.5A, 60W, SELV/PELV, Montaje DIN, CAGE CLAMP®

Características

  • Fuente alimentación 24V DC con salida 2,5A y 60W
  • Rango entrada amplio: AC 90-264V y DC 125-375V
  • Eficiencia del 88% con refrigeración por convección
  • Conexión paralela y en línea con tecnología CAGE CLAMP®
  • Temperatura operación -20°C a +60°C con IP20
  • ver más

Modelo: 787-1712

Marca: WAGO

Q 973.68

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

7871712

Especificaciones


WAGO modelo: 787-1712

Fuente de alimentación conmutada de alta eficiencia con sincronización primaria ECO para aplicaciones industriales y de automatización. Diseñada para montaje en carril DIN-35, ofrece una tensión de salida estabilizada de 24V DC con capacidad de 2.5A y potencia nominal de 60W. Cuenta con aislamiento integral SELV/PELV según normas EN 60335-1 y UL 60950-1, garantizando seguridad en armarios de distribución. La refrigeración por convección natural permite operación silenciosa, mientras que la tecnología CAGE CLAMP® asegura conexiones seguras y libres de mantenimiento. Compatible con conexión en paralelo y en línea para aplicaciones redundantes.

Características Generales

  • Tipo: Fuente de alimentación conmutada
  • Sincronización: Primaria ECO
  • Fases: Monofásico
  • Montaje: Carril DIN-35
  • Tecnología Conexión: CAGE CLAMP®
  • Refrigeración: Convección natural
  • Aislamiento: Integral SELV/PELV
  • Protección IP: IP20
  • LED Indicador: DC OK (verde)
Entrada y Desempeño
  • Tensión Nominal Entrada: 1 x AC 100 … 240 V
  • Rango Tensión Entrada: 1 x AC 90 … 264 V; DC 125 … 375 V
  • Frecuencia Red: 47 … 63 Hz; 0 Hz
  • Corriente Entrada: ≤ 0,6 A (230 VCA); ≤ 1,2 A (115 VCA)
  • Corriente Descarga: ≤ 1,5 mA
  • Corriente Irrupción: ≤ 18 A
  • PFC: Pasivo
  • Tiempo Mantenimiento: ≥ 10 ms (230 VCA)
Salida y Especificaciones
  • Tensión Nominal Salida: DC 24 V (SELV)
  • Rango Tensión Salida: DC 22 … 26 V (regulable)
  • Configuración Predeterminada: DC 24 V
  • Corriente Nominal Salida: 2,5 A (24 VCC; 110 … 240 VCA); 2 A (24 VCC; 100 … 240 VCA)
  • Potencia Nominal: 60 W
  • Desviación Control: ≤ 1 %
  • Ondulación Residual: ≤ 200 mV (Pico a pico)
  • Respuesta Sobrecargas: Alimentación constante (1,05 … 1,4 x Io nom)
  • Cortocircuito: Parada y reinicio automático
Físicas y Eléctricas
  • Anchura: 40 mm / 1.575 pulgadas
  • Altura: 90 mm / 3.543 pulgadas
  • Profundidad: 99 mm / 3.898 pulgadas
  • Peso: 300 g
  • Eficiencia: 88 % (230 VCA; 2,5 ACC)
  • Pérdida Potencia: ≤ 12 W (230 VAC; 24 VDC; 2.5 A)
  • Fusible Interno: F 2 A / 250 VCA
  • Prefusible Recomendado: Disyuntor: B6, B10
Ambientales y Seguridad
  • Temp. Operación: -20 … +60 °C
  • Temp. Almacenamiento: -25 … +75 °C
  • Humedad: 10 … 95 % (sin condensación)
  • Degradación: -4 %/K (> 45 °C)
  • MTBF: > 300.000 h (CEI 61709)
  • Tensión Aislamiento (pri-sec): DC 4,242 kV
  • Clase Protección: I
  • Categoría Sobretensión: II
  • Grado Ensuciamiento: 2
Conexión y Conductores
  • Tecnología Conexión: CAGE CLAMP®
  • Conector: Serie 236 WAGO
  • Conductor Rígido: 0,08 … 2,5 mm² / 28 … 12 AWG
  • Conector Flexible: 0,08 … 2,5 mm² / 28 … 12 AWG
  • Longitud Pelado: 6 … 7 mm / 0.24 … 0.28 pulgadas
  • Nota Conductor: 4 mm²: THHN, THWN
Normativas y Certificaciones
  • Marca Conformidad: CE
  • Normas: EN 61204-3, EN 60335-1, EN 62368-1
  • Certificaciones UL: UL 60950-1, UL 508
  • SEMI: SEMI F47
  • EAC: TP TC 004/2011, TP TC 020/2011
  • RoHS: Compliant, No Exemption
