Módulo de Salida Analógica de 2 Canales / Señal Estándar 0-10 VDC / Protección Contra Cortocircuito / Resolución de 12 bits

Especificaciones

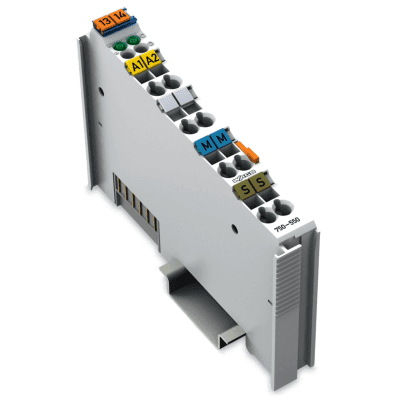

El módulo de salida analógica de 2 canales WAGO 750-550 genera señales estándar de 0 a 10 VDC, con aislamiento eléctrico y protección contra cortocircuitos. Ofrece una resolución de 12 bits para una transmisión precisa de la señal. Está diseñado para montar en riel DIN y es adecuado para diversas aplicaciones industriales.

Especificaciones Técnicas

Características Principales

2 canales de salida analógica
Señal de voltaje: 0-10 VDC
Resolución: 12 bits
Impedancia de carga: ≥ 5 kΩ
Error de salida a temperatura de referencia de 25°C
Error de desviación del valor máximo del rango: 0.1%
Error de temperatura del valor del rango de salida: 0.01 %/K
Aislamiento: 500 V sistema/campo

Funcionalidades

Protección contra cortocircuitos
Conexión del actuador: 2 x (2-hilos)
Indicadores LED para funciones AO 1, AO 2

Especificaciones Avanzadas

Interfaces y Conectividad

Tecnología de conexión: CAGE CLAMP®
Conductor sólido y trenzado conectable de 0.08 a 2.5 mm²
Conexión entrada/salida

Requisitos y Compatibilidad

Suministro de tensión (sistema): 5 VDC a través de contactos de datos
Montaje en riel DIN-35
Ambiente operativo: 0 a +55 °C
Humedad relativa: 95 % sin condensación
Protección IP20

Aplicaciones y Casos de Uso

Automatización Industrial

Ideal para sistemas de control de procesos donde se requieren señales analógicas precisas y aisladas.

Integración en Sistemas Distribuidos

Puede integrarse fácilmente en sistemas de control distribuidos gracias a su tamaño compacto y su capacidad de montaje en riel DIN.
