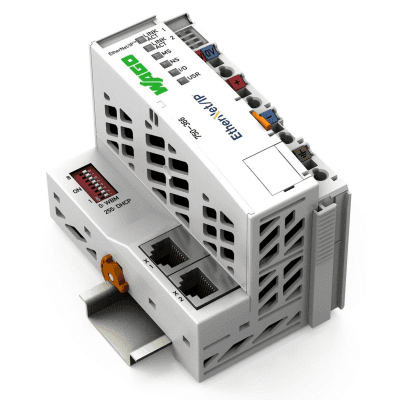

Acoplador de bus de campo EtherNet/IP; 4ª generación; DLR

Acoplador de bus de campo EtherNet/IP; 4ª generación; DLR
Acoplador de bus de campo EtherNet/IP; 4ª generación; DLRAcoplador de bus de campo EtherNet/IP; 4ª generación; DLRAcoplador de bus de campo EtherNet/IP; 4ª generación; DLR

Características

  • Acoplador de bus de campo EtherNet/IP
  • admite el protocolo DLR (Device Level Ring)
  • Admite QoS
  • ACD (detección de conflictos de direcciones)
  • También admite una amplia variedad de protocolos estándar de ETHERNET (p. ej., HTTP[S], BootP, DHCP, DNS, SNTP, [S]FTP)
  • ver más

Modelo: 750-366

Marca: WAGO

Q 18,699.68

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

Especificaciones

Datos técnicos

ComunicaciónEtherNet/IPTM
Protocolos de ETHERNETHTTP(S)
BootP
DHCP
DNS
FTP(S)
SNMP
Velocidad de transmisión10/100 Mbit/s
Medio de transmisiónPar trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable
Rendimiento de transmisiónClase D según EN 50173
Número de módulos por nodo (máx.)250
Número de módulos sin prolongación del bus de campo (máx.)64
Imagen de proceso de entrada y salida (bus de campo) (máx.)1020 words/1020 words
Tensión de alimentación (sistema)24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®)
Consumo de energía (alimentación de sistema de 5 V)300mA
Corriente total (alimentación de sistema)1,700mA
Tensión de alimentación (campo)24 VCC (-25 … +30 %); a través de contactos de potencia
Corriente de entrada (típ.) a carga nominal (24 V)480mA
Eficacia de fuente de alimentación (típ.) a carga nominal (24 V)90%
Aislamiento500 kV para sistema/campo
IndicadoresLED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
Número de contactos de potencia salientes3
Intensidad de corriente admisible (contactos de cuchilla)10A
Datos de conexión

Tecnología de conexión: comunicación/bus de campoEtherNet/IPTM: 2 x RJ-45
Tecnología de conexión: alimentación de campo6 x CAGE CLAMP®
Tecnología de conexión: alimentación de sistema2 x CAGE CLAMP®
Tecnología de conexión: configuración de dispositivos1 x Conector macho; 4 polos
Tipo de conexión (1)Alimentación de sistema/campo
Conductor rígido0,08 … 2,5 mm² / 28 … 14 AWG
Conductor flexible0,08 … 2,5 mm² / 28 … 14 AWG
Longitud de pelado8 … 9 mm / 0.31 … 0.35 pulgadas
Datos geométricos

Anchura62 mm
Altura100 mm / 3.937 pulgadas
Profundidad71,9 mm / 2.831 pulgadas
Profundidad desde el borde superior del carril DIN64,7 mm / 2.547 pulgadas
Datos mecánicos

Tipo de montajeCarril DIN-35
Carril DIN-35
Datos de material

Material de carcasaPolicarbonato; poliamida 6.6
Carga de fuego2.475MJ
Peso147.3g
Marca de conformidadCE
