Acoplador de Bus de Campo / Modbus TCP/UDP / Sistema Modular WAGO-I/O-SYSTEM / Interfaz ETHERNET Doble / Switch Integrado / Asignación IP Automática / Configuración Web / Alimentación Directa del Sistema

Especificaciones

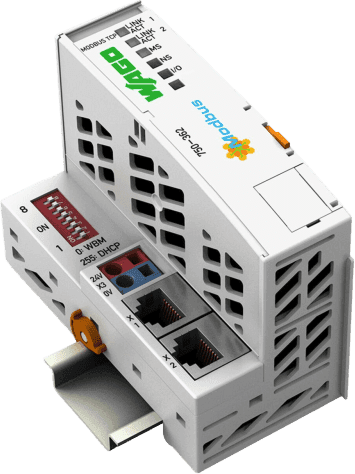

El acoplador de bus de campo Modbus TCP/UDP (Modelo 750-362) de WAGO es una solución avanzada para conectar el sistema modular WAGO-I/O-SYSTEM a redes ETHERNET. Este acoplador de cuarta generación incluye dos interfaces ETHERNET con un switch integrado, eliminando la necesidad de dispositivos de red adicionales. Además, es compatible con una amplia variedad de protocolos estándar de ETHERNET y ofrece opciones de configuración a través de un servidor web integrado.

Especificaciones Técnicas

Características Principales

Comunicación Modbus (TCP, UDP)
Protocolos de ETHERNET: HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
Velocidad de transmisión: 10/100 Mbit/s
Número de módulos por nodo: máx. 250
Tensión de alimentación: 24 VCC (-25 … +30 %)
Consumo de energía: 350 mA (sistema de 5 V)
Aislamiento: 500 kV sistema/campo
Material de carcasa: Policarbonato y poliamida 6.6

Funcionalidades

Detección automática de módulos de E/S
Creación de imagen de proceso local
Asignación de dirección IP: DHCP, BootP, estática
Servidor web integrado
Indicadores LED para estado de red y nodos
Alimentación directa del sistema y módulo de alimentación independiente

Especificaciones Avanzadas

Interfaces y Conectividad

2 x RJ-45 para Modbus (TCP, UDP)
2 x CAGE CLAMP® para alimentación de sistema
1 x Conector macho de 4 polos para configuración

Requisitos y Compatibilidad

Montaje en carril DIN-35
Grado de protección IP20
Compatibilidad con normas CEI e EN para emisiones e inmunidad
Temperatura de operación: 0 … +55 °C
Temperatura de almacenamiento: -25 … +85 °C

Aplicaciones y Casos de Uso

Redes industriales y automatización
Conexión de sistemas de control descentralizados
Implementaciones en topologías de línea
Aplicaciones en ambientes con restricción de espacio gracias a su diseño compacto
