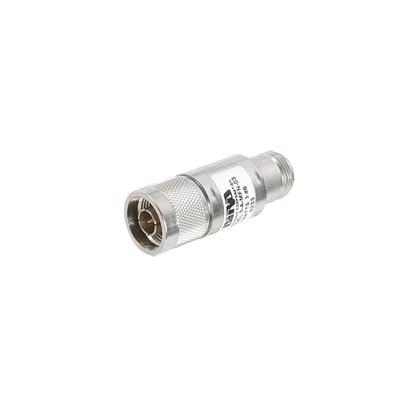

Atenuador en Línea de 3 dB, 5 Watt Máximo, CD-4 GHz, Conectores N Macho-Hembra.

Atenuador en Línea de 3 dB, 5 Watt Máximo, CD-4 GHz, Conectores N Macho-Hembra.

Características

  • Atenuación fija de 3 dB con precisión
  • Potencia máxima 5 W para alta resistencia
  • Rango de frecuencia DC-4 GHz amplio
  • Conectores N macho-hembra robustos
  • Diseño a prueba de intemperie IP67
  • Bajo PIM (-110 dBc mínimo)
  • ver más

Modelo: 5AMFN-03

Marca: BIRD TECHNOLOGIES

Q 3,813.72

Precio sujeto a cambios.
Solicitar cotización
BIRD TECHNOLOGIES

Descargas

Attenuator-Convection-Cooled-DS-04042018

Especificaciones

Características Generales

  • Modelo: 5AMFN03
  • Atenuación: 3 dB
  • Potencia Máxima: 5 W
  • Rango de Frecuencia: DC-4 GHz
  • Conectores: N Macho-Hembra
  • Impedancia: 50 Ω
  • Construcción: A prueba de intemperie
  • Material: Acero inoxidable

Especificaciones Técnicas

  • VSWR: 1.25:1 (DC-4 GHz)
  • PIM: -110 dBc Mínimo
  • Temperatura de Operación: -40°C a 40°C
  • Humedad: 95% sin condensación
  • Dimensiones
    • Longitud: 2.5' (64 mm)
    • Diámetro: 0.9' (23 mm)
    Peso
    • Peso: 3.5 oz (100 g)
    Características de RF
    • Banda de Frecuencia: DC-4 GHz
    • Impedancia: 50 Ω
    • Conectores: N Macho-Hembra
    • Atenuación: 3 dB
    • Potencia Máxima: 5 W
    • VSWR: 1.25:1 (DC-4 GHz)
    • PIM: -110 dBc Mínimo
    Condiciones Ambientales
    • Temperatura: -40°C a 40°C
    • Humedad: 95% sin condensación
    • Posición de Operación: Cualquier posición

Construcción

  • Diseño de enfriamiento por convección
  • Sin necesidad de placa de enfriamiento
  • Totalmente blindado contra radiaciones espurias
  • Construcción robusta
  • No requiere alimentación AC

Aplicaciones

  • Diseñado para operar en ambientes exigentes
  • Ideal para sistemas de comunicaciones
  • Adecuado para instalaciones al aire libre
  • Uso en equipos de prueba y medición
  • Comunicaciones inalámbricas

Notas de Diseño

  • Diseño de bajo PIM (-110 dBc mínimo)
  • Operación en cualquier posición
  • Construcción sellada para protección ambiental
  • No requiere mantenimiento
  • Compatible con estándares industriales

Opciones Disponibles

  • Otros valores de atenuación disponibles bajo pedido
  • Opciones de conectores personalizados disponibles
  • Disponible en diferentes acabados
  • Modelos para todas las frecuencias LTE

Especificaciones Eléctricas

Característica Especificación
Banda de Frecuencia DC-4 GHz
Impedancia 50 Ω
Atenuación 3 dB
VSWR 1.25:1 (DC-4 GHz)
PIM -110 dBc Mínimo
Potencia Máxima 5 W
Conectores N Macho-Hembra
Método de Enfriamiento Convección

Condiciones Ambientales

Característica Especificación
Temperatura de Operación -40°C a 40°C
Humedad 95% no condensante
Posición de Operación Cualquier posición

Dimensiones Físicas

Dimensión Especificación
Longitud 2.5' (64 mm)
Diámetro 0.9' (23 mm)
Peso 3.5 oz (100 g)

Nomenclatura del Modelo

Componente Descripción Modelo 5AMFN03
Clase de Potencia 5 = 5 W 5
Tipo de Producto A = Atenuador A
Género de Conector M/F = Macho/Hembra M
Tipo de Conector N = Conector N N
Valor de Atenuación 03 = 3 dB 03

Aplicaciones

  • Sistemas de comunicación inalámbrica
  • Equipos de prueba y medición
  • Infraestructura de telecomunicaciones
  • Instalaciones al aire libre
  • Sistemas industriales
  • Redes LTE

Opciones Disponibles

  • Otros valores de atenuación (6, 10, 20, 30 dB) bajo pedido
  • Opciones de conectores no mostradas en catálogo (consultar)
  • Diferentes materiales de construcción (acero inoxidable, aluminio anodizado)
  • Modelos para otras frecuencias y potencias
