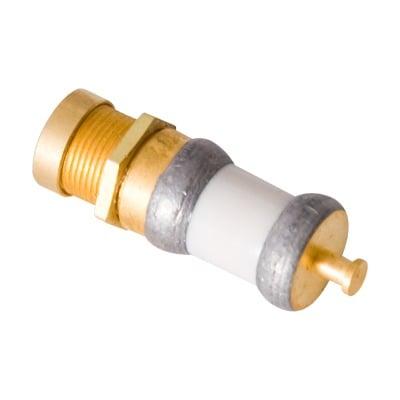

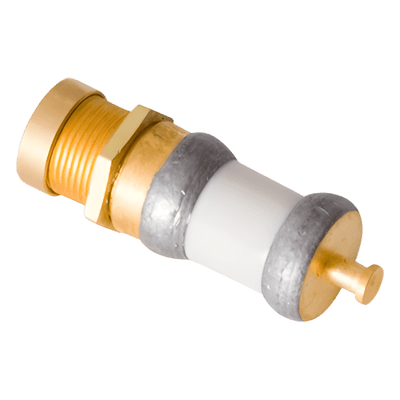

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

Características

  • Capacitor variable de aire 1-20 pF
  • Tensión de trabajo 250 VDC
  • Coeficiente de temperatura 15-30 ppm/°C
  • Autoresonancia 6 GHz en capacitancia mínima
  • Factor Q 5000 a 100 MHz
  • Diseño multiturno con 14 estilos de montaje
  • ver más

Modelo: 5502

Marca: SYSCOM

Q 1,146.04

Precio sujeto a cambios.
Solicitar cotización
SYSCOM

Descargas

660 SPRAGUEAir-Capacitor

Equipos Relacionados

Capacitor Variable Trimmer de Aire, 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17,27 mm).
SYSCOM5602

Capacitor Variable Trimmer de Aire, 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17,27 mm).

Q 1,572.84
Ver producto
Lampara de LED para Escritorio con Lupa de 5 Pulgadas de Diámetro, 5 Dioptrias, 2.25X.
SYSCOM PARTSDESK-LAMP

Lampara de LED para Escritorio con Lupa de 5 Pulgadas de Diámetro, 5 Dioptrias, 2.25X.

Q 3,946.47
Ver producto
Lampara LED en correa frontal con lentes de aumento 1.8X, 2.6X y 5.8X.
SYSCOM711-IN-016

Lampara LED en correa frontal con lentes de aumento 1.8X, 2.6X y 5.8X.

Q 984.18
Ver producto
Taquete Expansor Tipo Z de 3/8" x 2" (INCLUYE TORNILLO).
ANCLOANC-Z-38T

Taquete Expansor Tipo Z de 3/8" x 2" (INCLUYE TORNILLO).

Q 24.96
Ver producto
Taquete Tipo Arpon de 3/8" x 3" (9.5 x 76 mm)
ANCLOANC-AA38-300

Taquete Tipo Arpon de 3/8" x 3" (9.5 x 76 mm)

Q 8.31
Ver producto
Pinza Klein Peladora y Cortadora de Cable Solido AWG 10-18.
KLEIN TOOLS11045

Pinza Klein Peladora y Cortadora de Cable Solido AWG 10-18.

Q 690.12
Ver producto
Fuente de Poder Industrial de 480W, salida 24 Vcc, para montaje en Riel Din
MEANWELLNDR48024

Fuente de Poder Industrial de 480W, salida 24 Vcc, para montaje en Riel Din

Q 2,158.05
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.
ANCLOG4A-302515-UL

Gabinete de Acero, Nema 4 -IP 66 de 25 x 30 x15 cm con Platina y certificado UL.

Q 1,025.40
Ver producto

Especificaciones

Características Técnicas

  • Rango de Capacitancia: 1 a 20 pF
  • Tensión de Trabajo: 250 VDC
  • Tensión de Prueba: 500 VDC
  • Temperatura de Operación: -65°C a +125°C
  • Coeficiente de Temperatura: ±30 ppm/°C (para rango 0.35-3.5 pF), ±15 ppm/°C (para rangos superiores)
  • Autoresonancia: >6 GHz (en capacitancia mínima)
  • Factor Q: >5000 a 100 MHz
  • Resistencia de Contacto: <0.01 Ohms
  • Resistencia de Aislamiento: >106 MΩ
  • Par de Ajuste: 0.3 a 3.0 oz-in (22 a 216 g-cm)

Aplicaciones

  • Amplificadores VHF/UHF
  • Osciladores
  • Filtros RF
  • Radar
  • TV por cable
  • Radios móviles
  • Equipos aeroespaciales
  • Entornos militares

Características Constructivas

  • Dieléctrico de aire
  • Ajuste multiturno
  • 14 estilos de montaje estándar
  • Diseñado para cumplir MIL-C-14409D
  • Construcción con soldadura a 300°C
  • Alta estabilidad
  • Bajo factor de pérdida
Rangos de Capacitancia
  • 0.35–3.5 pF
  • 0.6–6.0 pF
  • 1.0–10.0 pF
  • 1.0–14.0 pF
  • 2.0–16.0 pF
Estilos de Montaje
  • 01 — Montaje en panel, torreta
  • 02 — Montaje en panel, pestaña
  • 03 — Montaje en panel, tornillo
  • 05 — Montaje superficial horizontal
  • 14 — Montaje superficial vertical
Especificaciones Mecánicas
  • Tamaño de tornillo de ajuste: 0.060/1.5 x 0.016/0.41 pulgadas/mm
  • Resistencia a vibración: 60g, 10 a 2000Hz
  • Resistencia a choque: 1500g, 0.5 ms

Procedimientos Recomendados

  • Ajuste: No sobrepasar el torque máximo al alcanzar la capacitancia deseada
  • Soldadura: Temperatura máxima recomendada 275°C
  • Limpieza: Asegurar tapas de sellado durante lavado de PCBs para prevenir entrada de solventes
