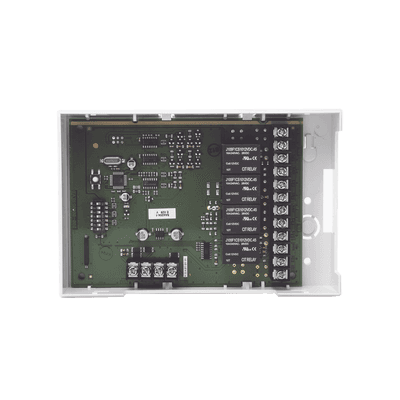

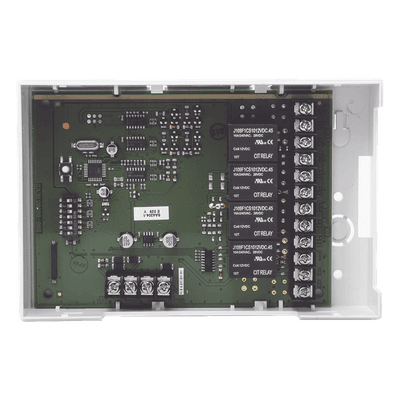

Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales
Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionalesModulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionalesModulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionalesModulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionalesModulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionalesModulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

Características

  • 4 relés SPDT (Forma C) para ampliación de salidas
  • Interfaz por línea de teclado con comunicación supervisada
  • Direccionamiento único mediante DIP Switch (hasta 15 direcciones)
  • Detección de corte de cable y supervisión de comunicación
  • Opción de montaje interno o remoto con protección de tapa
  • Dimensiones compactas: 163mm x 108mm x 32mm
  • ver más

Modelo: 4204

Marca: HONEYWELL HOME RESIDEO

Q 1,039.52

Precio sujeto a cambios.
Solicitar cotización
HONEYWELL HOME RESIDEO

Descargas

Guía de instalación y configuraciónManual de Instalación

Equipos Relacionados

Modulo de expansión Vplex de una zona con Relevador
HONEYWELL HOME RESIDEO4101SN

Modulo de expansión Vplex de una zona con Relevador

Q 1,406.82
Ver producto
Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea
HONEYWELL HOME RESIDEO4193-SN

Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea

Q 216.66
Ver producto
Contacto magnético para aplicaciones de alarmas y cctv para puertas y ventanas
HONEYWELL HOME RESIDEO79392

Contacto magnético para aplicaciones de alarmas y cctv para puertas y ventanas

Q 271.27
Ver producto
Contacto magnético de uso rudo para piso
HONEYWELL HOME RESIDEO958

Contacto magnético de uso rudo para piso

Q 392.99
Ver producto
Sensor de Movimiento de 360° cableado para techo, máxima instalación de altura 3.7m
HONEYWELL HOME RESIDEO997

Sensor de Movimiento de 360° cableado para techo, máxima instalación de altura 3.7m

Q 734.78
Ver producto
Bobina de cable de 305 m, ( 1000 ft ), Cat5e, alto desempeño, de color Gris, UL, para aplicaciones en video vigilancia, redes de datos. Uso Interior
LINKEDPRO BY EPCOMPRO-CAT-5E

Bobina de cable de 305 m, ( 1000 ft ), Cat5e, alto desempeño, de color Gris, UL, para aplicaciones en video vigilancia, redes de datos. Uso Interior

Q 2,016.28
Ver producto
Bobina de 305 Metros / Cable de CCA / 4 x 22 AWG / Tipo Aluminio Revestido de Cobre / Aplicaciones en Alarmas de Intrusión /Automatización
SFIRESF-22-04-LE

Bobina de 305 Metros / Cable de CCA / 4 x 22 AWG / Tipo Aluminio Revestido de Cobre / Aplicaciones en Alarmas de Intrusión /Automatización

Q 720.69
Ver producto
Estación Manual de Emergencia │ Doble Acción, Convencional con Mensaje en Español
FIRE-LITEBG-12LSP

Estación Manual de Emergencia │ Doble Acción, Convencional con Mensaje en Español

Q 603.14
Ver producto
Sirena estrobo / Exterior/ 120dB / Luz intermitente / IP65
SFIRESF-1A

Sirena estrobo / Exterior/ 120dB / Luz intermitente / IP65

Q 299.49
Ver producto

Especificaciones

Características Principales

  • Módulo de 4 relés SPDT (Forma C) para ampliación de salidas
  • Interfaz por línea de teclado con comunicación supervisada
  • Direccionamiento único mediante DIP switch (hasta 15 direcciones)
  • Detección de corte de cable y supervisión de comunicación
  • Opción de montaje interno o remoto con protección de tapa
  • Programable por el instalador según requerimientos
Especificaciones Físicas
  • Dimensiones: 6-7/16' W x 4-1/4' H x 1-1/4' D (163mm x 108mm x 32mm)
  • Montaje: Horizontal o vertical con tornillos autoperforantes
  • Tipo de alambrado: Bloque de terminales TB1 (4 posiciones) o conector de 4 pines
Especificaciones Eléctricas
  • Voltaje de entrada: 12VDC nominal (10-14VDC)
  • Corriente de entrada: 15mA en espera + 40mA por relé activo
  • Capacidad de contacto: 2A máximo a 28VDC/AC (cargas resistivas)
Configuración
  • Direccionamiento: DIP switch (posiciones 2-5) con 16 direcciones posibles
  • Protección de tapa: DIP switch posición 1 (ON=desactivado, OFF=activado)
  • Conexión de relés: Bloque de terminales TB2 de 12 posiciones

Aplicaciones

  • Ampliación de salidas para automatización
  • Control de etapas de potencia
  • Activación de sirenas adicionales
  • Control de dispositivos periféricos
  • Sistema de alarma con comunicación supervisada
Configuración DIP Switch
  • Posición 1: Protección de tapa (ON=desactivado, OFF=activado)
  • Posiciones 2-5: Selección de dirección (16 direcciones posibles)
  • Dirección por defecto: 0 (posiciones 2-5 en OFF)
Configuración de Direcciones

Tabla de configuración de direcciones:

  • 0: Todos los DIP OFF
  • 1: DIP 2 ON, otros OFF
  • 2: DIP 3 ON, otros OFF
  • 3: DIP 2 y 3 ON, otros OFF
  • 4: DIP 4 ON, otros OFF

Opciones de Instalación

  • Montaje interno en gabinete del panel de control
  • Montaje remoto con protección de tapa
  • Conexión mediante bloque de terminales o conector de 4 pines
  • Salida de cables por lateral o parte posterior

Garantía Limitada

24 meses desde la fecha de fabricación del producto o 12 meses desde la fecha de compra original, lo que ocurra primero. Cubre defectos de materiales y mano de obra bajo uso normal.

La obligación de Honeywell se limita a reparar o reemplazar el producto sin cargo. No aplica si el producto ha sido alterado o reparado por personal no autorizado.

La conexión de dispositivos no aprobados por Honeywell a un bus de comunicación del sistema anula la garantía.
