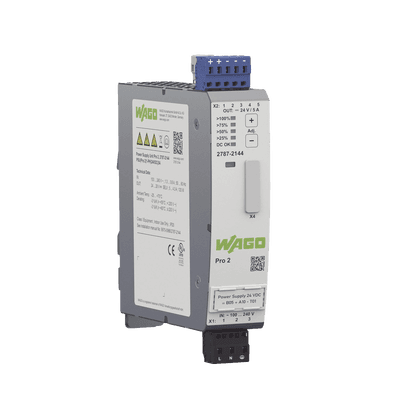

Fuente de Alimentación Industrial / Pro 2 / Monofásica / 24V DC 5A / TopBoost + PowerBoost / Comunicación Configurable / IP20 / Carril DIN

Características

Salida 24V DC con corriente nominal de 5A y 120W
Tecnología TopBoost con sobrecarga hasta 600%
PowerBoost de 7,5A durante 5 segundos
Comunicación con IO-Link, EtherNet/IP y Modbus
Eficiencia del 93,8% a carga nominal
Rango de temperatura -25°C a +70°C de operación
ver más

Modelo: 2787-2144

Marca: WAGO

Q 3,275.16

Precio sujeto a cambios.

Solicitar cotización

Descargas

27872144

Especificaciones

WAGO modelo: 2787-2144

Fuente de alimentación industrial Pro 2 monofásica con salida regulable de 24V DC y corriente nominal de 5A (120W). Incorpora tecnologías avanzadas TopBoost y PowerBoost para manejo de sobrecargas, con capacidad de comunicación configurable mediante interfaces USB, EtherNet/IP, IO-Link, Modbus TCP y Modbus RTU. Diseñada para montaje en carril DIN 35mm, ofrece enfriamiento por convección natural y protección IP20. Incluye indicación óptica de estado, entrada/salida digital configurable y aislamiento eléctrico SELV/PELV conforme a normas internacionales.

Características Generales

Tipo: Fuente de alimentación industrial
Serie: Pro 2
Fases entrada: 1 fase
Tensión salida: 24V DC regulable (24-28V)
Corriente salida: 5A nominal
Potencia: 120W
Tecnologías: TopBoost + PowerBoost
Comunicación: Configurable múltiples protocolos
Montaje: Carril DIN 35mm
Protección: IP20

Entrada y Salida

Tensión entrada nominal: 1 x AC 100-240V
Rango tensión entrada: 1 x AC 90-264V
Frecuencia red: 50-60Hz
Corriente entrada: ≤ 1A (240VAC); ≤ 1.8A (100VAC)
Corriente irrupción: ≤ 9A (después de 1ms)
PFC: Activo
Tiempo mantenimiento fallo red: ≥ 20ms (230VAC)
Tensión salida nominal: DC 24V (SELV)
Rango tensión salida: DC 24-28V (regulable)
Configuración predeterminada: DC 24V
Corriente nominal salida: 5A (24VCC)
Potencia nominal salida: 120W
Desviación control: ≤ 1%
Ondulación residual: ≤ 70mV (Pico a pico)
Limitación corriente: 1.1 x Io nom (típ.)
PowerBoost: DC 7.5A (5s)
TopBoost: hasta 600%

Comunicación y Señales

Indicación estado óptico: DC OK, carga, advertencia, estados error
Entrada/salida digital: DI/DO configurable
Interfaz USB: Cable 750-923
EtherNet/IP: Módulo 2789-9023
IO-Link: Módulo 2789-9080
Modbus RTU: Módulo 2789-9015 (RJ45)
Modbus TCP: Módulo 2789-9052
MQTT: Soporte mediante módulos

Físicas y Eléctricas

Alimentación: 1 x AC 100-240V
Dimensiones: 35 x 130 x 130 mm (1.38 x 5.12 x 5.12 in)
Altura con conector: 166 mm
Peso: 650 g
Temp. operación: -25°C a +70°C (arranque -40°C)
Temp. almacenamiento: -40°C a +85°C
Humedad: 5-96% (sin condensación)
Altitud operación: hasta 5000 m
Eficiencia: 93.8% (230VAC, 5A, 25°C)
Pérdida potencia: ≤ 1W (suspensión); ≤ 2W (sin carga); ≤ 10W (230VAC carga nominal)
MTBF: > 1,000,000 h (IEC 61709)

Seguridad y Protección

Fusible interno: T 6.3A / 250VAC
Prefusible recomendado: 16A (EEUU/Canadá: 15A)
Tensión aislamiento pri-sec: 3510V AC
Tensión aislamiento pri-masa: 2200V AC
Tensión aislamiento sec-tierra: DC 0.5kV
Tensión aislamiento sec-señal: DC 0.5kV
Clase protección: I
Grado protección: IP20 (EN 60529)
Resistencia inversión: ≤ DC 35V
Categoría sobretensión: III (≤2000m); II (>2000m)
Grado ensuciamiento: 2
Supresión transitorios: Sí (primaria)
Protección sobretensiones secundaria: Circuito protección interna ≤35VCC
Protegido cortocircuitos: Sí
Protección circuito abierto: Sí
Conexión paralelo: Sí
Conexión serie: Sí

Conexión y Montaje

Tecnología conexión: CAGE CLAMP®
Conector WAGO: Serie 721
Conductor rígido: 0.08-2.5 mm² / 28-12 AWG
Conductor flexible: 0.08-2.5 mm² / 28-12 AWG
Conductor flexible con puntera aislada: 2.5-1.5 mm² / 12-16 AWG
Conductor flexible con puntera no aislada: 1.5-0.08 mm² / 16-28 AWG
Longitud pelado: 8-9 mm / 0.31-0.35 pulgadas
Tipo montaje: Carril DIN-35
Enfriamiento: Convección natural (montaje horizontal)

Normativas y Certificaciones

Marca conformidad: CE
Normas: EN 61010-1, EN 61010-2-201, EN 61204-3, UL 61010-1, UL 61010-2-201, SEMI F47
EAC: TP TC 004/2011, TP TC 020/2011
UL: E255817 (UL 61010-2-201)
UL Hazardous Locations: A-E198726 (UL 121201)
RoHS: Compliant, No Exemption
Categoría climática: 3K3 (EN 60721)
ETIM: EC002540 (v8.0 y v7.0)
