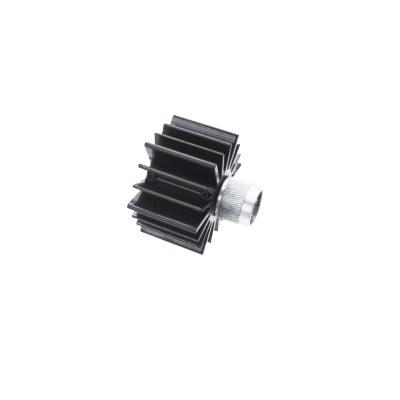

Carga Fantasma Terminal de 50 Ohm, 10 Watt, CD-10 GHz, N Macho.

Carga Fantasma Terminal de 50 Ohm, 10 Watt, CD-10 GHz, N Macho.

Características

  • Carga RF 50 Ohm, 10W, DC-10 GHz
  • Conector N Macho para conexión segura
  • Diseño de autoenfriamiento sin placa de enfriamiento
  • VSWR 1.10:1 máximo DC-1 GHz
  • Operación en -40°C a +40°C, 95% humedad
  • Aluminio anodizado negro, 168g, 56x59mm
  • ver más

Modelo: 10TMN

Marca: BIRD TECHNOLOGIES

Q 3,489.46

Precio sujeto a cambios.
Solicitar cotización
BIRD TECHNOLOGIES

Descargas

10-T-MNConvection-Cooled-RF-Power-LoadsDummy Loads 2-25W

Equipos Relacionados

Antena Yagi Direccional para Base, 150-174 MHz, 10.2 dB de ganancia, 6 elementos, 250 Watt.
PCTELMYA-1506K

Antena Yagi Direccional para Base, 150-174 MHz, 10.2 dB de ganancia, 6 elementos, 250 Watt.

Q 3,572.48
Ver producto
Antena Móvil para Banda Civil (CB) 26.960 - 27.400 MHz.
HUSTLERSCB-S

Antena Móvil para Banda Civil (CB) 26.960 - 27.400 MHz.

Q 1,494.17
Ver producto
Fuente de Poder Conmutada Astron | Salidas:13.8V, 18A máx
ASTRONSS-18

Fuente de Poder Conmutada Astron | Salidas:13.8V, 18A máx

Q 3,626.54
Ver producto
Conector N Hembra para LDF4-50A, LP-450
ANDREW / COMMSCOPEL4TNF-PSA

Conector N Hembra para LDF4-50A, LP-450

Q 595.36
Ver producto
Barra de Unión de Tierra Física para Montaje en Rack 19"
TOTAL GROUNDTG-BUE-RACK

Barra de Unión de Tierra Física para Montaje en Rack 19"

Q 1,367.57
Ver producto
Tomacorriente de 10 contactos para 120 Vca con Supresor de picos tipo "A" de 40 kA, Diseñado para Montaje en Rack de 19".
TOTAL GROUNDSUP-RACK

Tomacorriente de 10 contactos para 120 Vca con Supresor de picos tipo "A" de 40 kA, Diseñado para Montaje en Rack de 19".

Q 2,672.39
Ver producto
Cople de Nylon para Prevenir Inducciones / Aísla el Ruido Generado con el Montaje de Pared / Compatible con PTZ epcom / HiLook / HIKVISION
SYSCOMDS-1601ZJ-CP

Cople de Nylon para Prevenir Inducciones / Aísla el Ruido Generado con el Montaje de Pared / Compatible con PTZ epcom / HiLook / HIKVISION

Q 430.96
Ver producto
Pelacables Radial de Cables Coaxiales.
KLEIN TOOLSVDV-110-095

Pelacables Radial de Cables Coaxiales.

Q 726.10
Ver producto
Kit de Generador de Tono y Sonda de Rastreo para Cableado (RJ11/RJ45). Incluye Bolsa de Protección.
KLEIN TOOLSVDV500-820

Kit de Generador de Tono y Sonda de Rastreo para Cableado (RJ11/RJ45). Incluye Bolsa de Protección.

Q 2,565.69
Ver producto
Fuente de poder industrial de 120 W, salida 12 Vcc, entrada 90~264 VCA, para montaje en riel DIN,
MEANWELLNDR-120-12

Fuente de poder industrial de 120 W, salida 12 Vcc, entrada 90~264 VCA, para montaje en riel DIN,

Q 598.24
Ver producto

Especificaciones

Características

  • Diseño de enfriamiento por convección, no requiere placa de enfriamiento
  • Frecuencias de DC a 10 GHz
  • No requiere alimentación AC
  • Construcción robusta
  • Operación de banda ancha

Especificaciones Técnicas

  • Impedancia: 50 Ohm
  • Rango de Frecuencia: DC a 10 GHz
  • Potencia: 10 Watts
  • Conector: N Macho
  • VSWR: 1.10:1 máximo de DC a 1 GHz
  • VSWR: 1.15:1 máximo de 1 a 3 GHz
  • Temperatura de Operación: -40 °C a +40 °C
  • Humedad: 95% no condensante
  • Acabado: Aluminio anodizado negro
  • Dimensiones: 56 mm x 59 mm de diámetro
  • Peso: 168 g

Aplicaciones

  • Terminación de carga RF
  • Pruebas y mediciones en sistemas RF
  • Instrumentación de laboratorio
  • Sistemas de comunicación
  • Equipos de prueba de campo
Condiciones Ambientales
  • Método de Enfriamiento: Seco, por convección
  • Temperatura Ambiente: -40 °C a 40 °C
  • Humedad: 95% no condensante
Características Mecánicas
  • Acabado: Aluminio anodizado negro
  • Dimensiones: 56 mm x 59 mm de diámetro
  • Peso: 168 g
Compatibilidad
  • Conector: N Macho
  • Impedancia: 50 Ohm
  • Rango de Frecuencia: DC a 10 GHz
Clasificaciones de Potencia
  • 10 W: DC a 1 GHz
  • 10 W: 1 a 3 GHz
Identificación del Modelo

10TMN = 10 W, Carga de convección, conector N Macho

Descripción General

Las cargas de RF enfriadas por convección de Bird son conocidas por su alta calidad, construcción robusta y clasificaciones conservadoras de potencia. Estas cargas están completamente blindadas contra la producción de radiación espuria y su diseño de autoenfriamiento no requiere placa de enfriamiento.

La carga fantasma 10TMN está diseñada para aplicaciones de RF donde se requiere una terminación de 50 Ohm con capacidad de disipación de 10 Watts. Su diseño compacto y su conector N macho la hacen ideal para una variedad de aplicaciones de prueba y medición en entornos industriales y de laboratorio.
